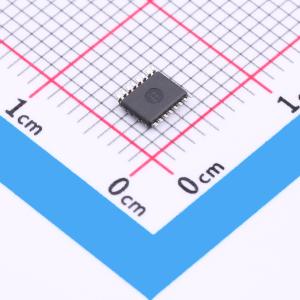

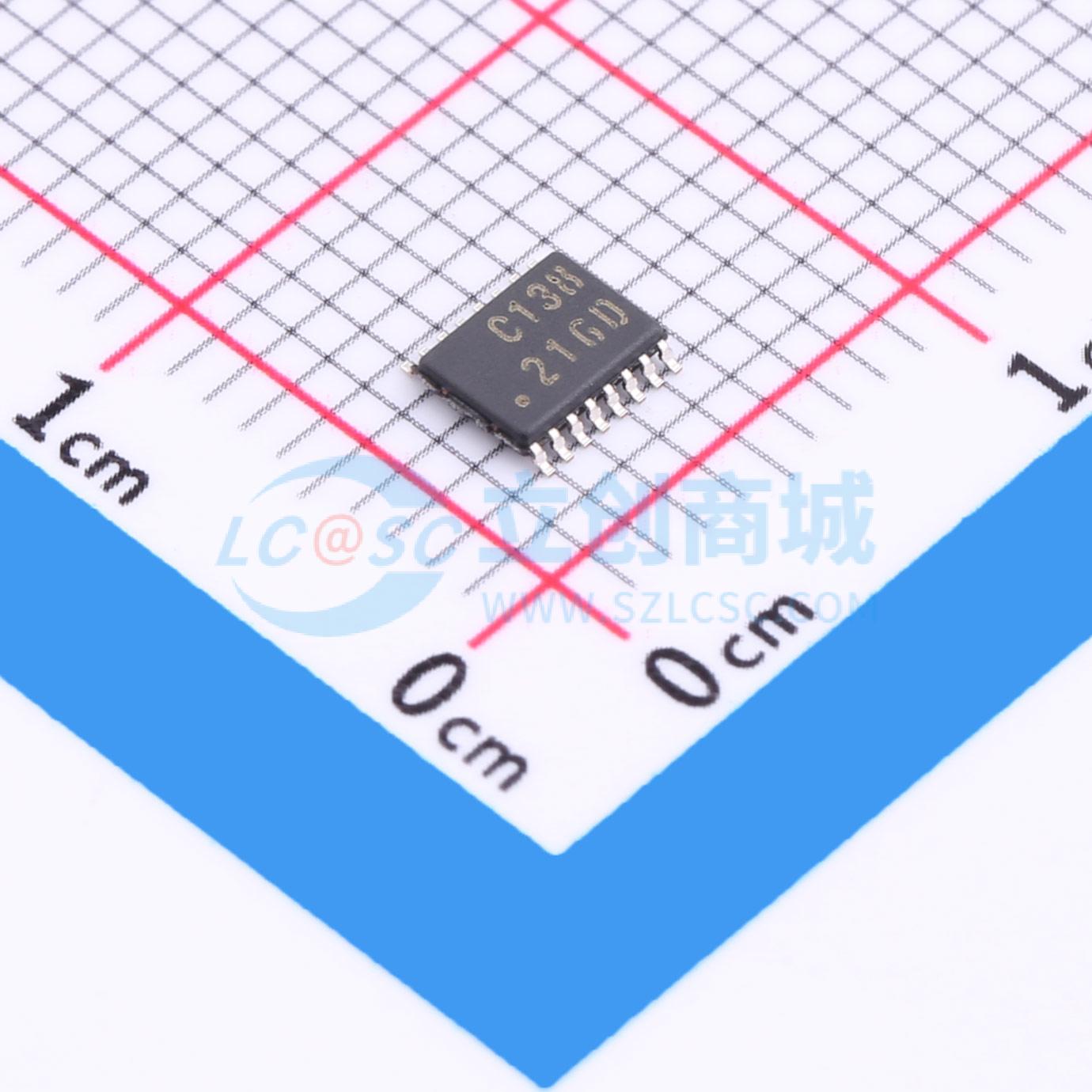

TC74VHC138FK(EL,K)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC74VHC138 是一种采用硅栅 C2MOS 技术制造的先进的高速CMOS 3至8线译码器。它实现了与等效双极肖特基TTL相似的高速操作，同时保持了CMOS的低功耗特性。当器件被使能时，3个二进制选择输入（A、B和C）决定哪个输出（Y0到Y7）会变低。当使能输入G1保持低电平或G2A或G2B保持高电平时，译码功能被禁止，所有输出变为高电平。G1、G2A和G2B输入端提供了便于级联连接的功能，并可用于作为存储系统的地址译码器。输入保护电路确保可以在不考虑电源电压的情况下将0到5.5 V的电压施加到输入引脚上。该器件可用于5 V到3 V系统之间的接口以及电池备份等双电源系统。此电路可以防止由于电源和输入电压不匹配导致的器件损坏。
品牌名称: TOSHIBA(东芝)
商品型号: TC74VHC138FK(EL,K)
商品编号: C5331554
商品封装: VSSOP-16
包装方式: 编带
商品毛重: 0.061克(g)

商品参数

商品概述

TC74VHC138 是一种采用硅栅 C2MOS 技术制造的先进的高速CMOS 3至8线译码器。它实现了与等效双极肖特基TTL相似的高速操作，同时保持了CMOS的低功耗特性。当器件被使能时，3个二进制选择输入（A、B和C）决定哪个输出（Y0到Y7）会变低。当使能输入G1保持低电平或G2A或G2B保持高电平时，译码功能被禁止，所有输出变为高电平。G1、G2A和G2B输入端提供了便于级联连接的功能，并可用于作为存储系统的地址译码器。输入保护电路确保可以在不考虑电源电压的情况下将0到5.5 V的电压施加到输入引脚上。该器件可用于5 V到3 V系统之间的接口以及电池备份等双电源系统。此电路可以防止由于电源和输入电压不匹配导致的器件损坏。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	工作电压	2V~5.5V
	输入数/输出数	3/8
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	8mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	11.5ns@5V,50pF
	静态电流(Iq)	4uA
