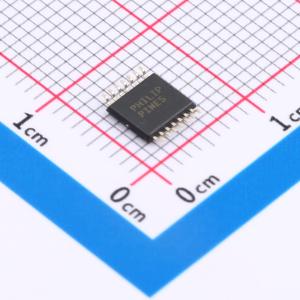

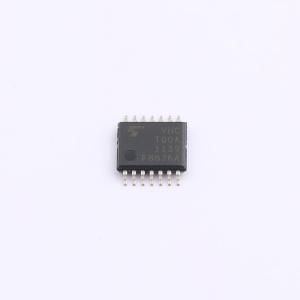

温馨提醒：图片仅供参考，商品以实物为准
74VHCT00AFT(BE)
74VHCT00AFT(BE)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Quad 2- Input NAND Gate 是采用硅栅C2MOS技术制造的先进高速CMOS 2输入与非门。它在保持CMOS低功耗的同时，实现了与等效双极肖特基TTL相似的高速运行。输入电压与TTL输出电压兼容。该器件可用作3.3V至5V系统接口的电平转换器。输入保护和输出电路确保在不考虑电源电压的情况下，可将0至5.5V电压施加到输入和输出引脚。这种结构可防止因电源和输入/输出电压不匹配（如电池备份、热板插入等）而导致的器件损坏。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHCT00AFT(BE)
- 商品编号
- C5331516
- 商品封装
- TSSOP-14B
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 4.4V；3.8V | |
| 输出低电平(VOL) | 440mV；100mV | |
| 系列 | 74VHCT | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
