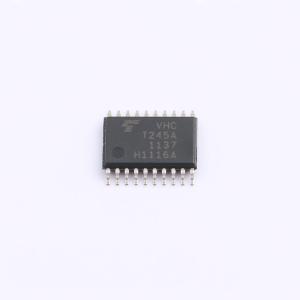

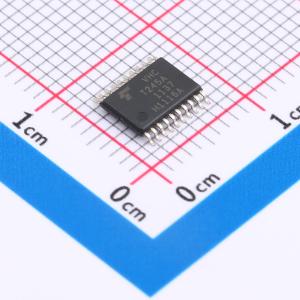

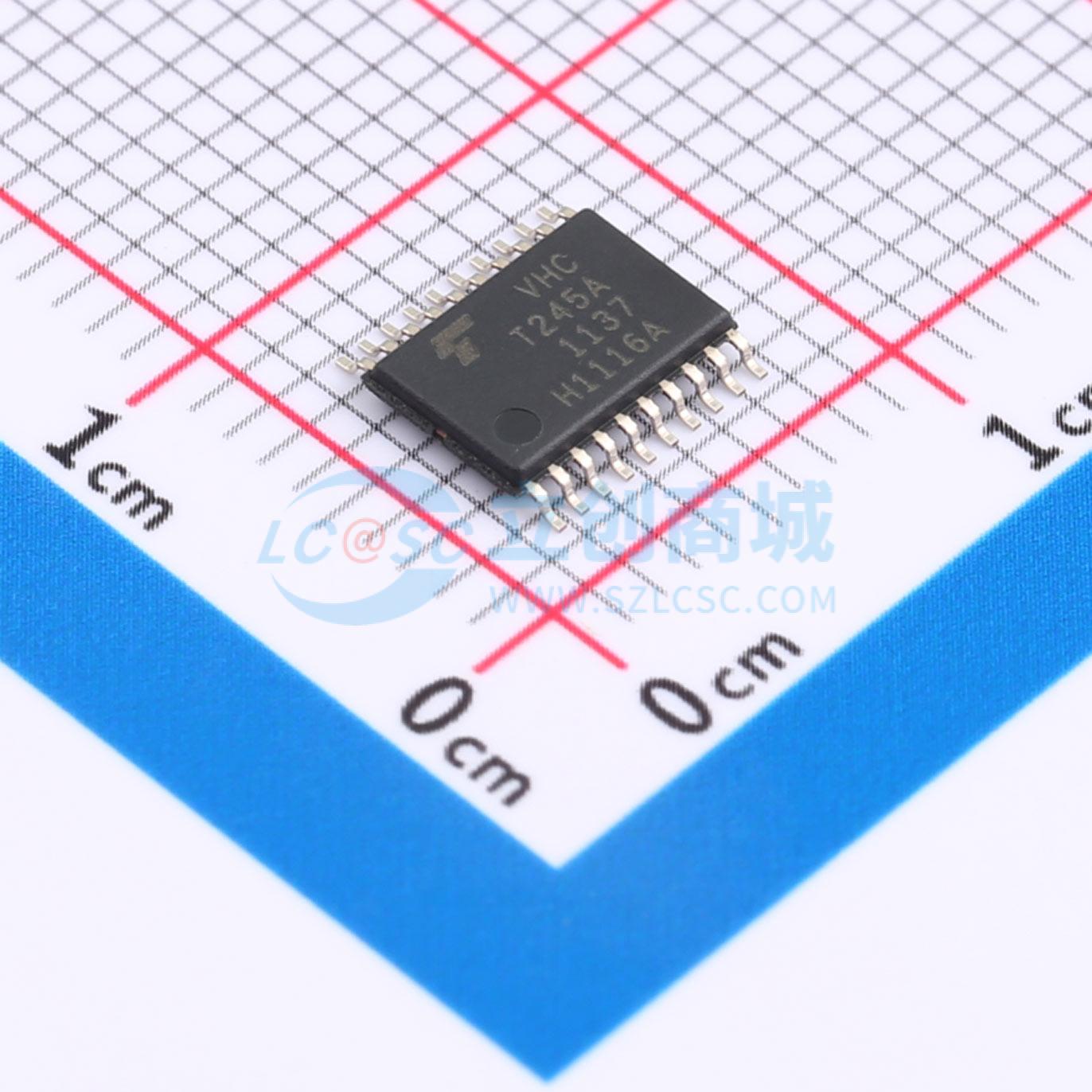

74VHCT245AFT(BE)
八进制总线收发器(BE)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 八进制总线收发器。采用硅栅C2MOS技术制造的先进高速CMOS八进制总线收发器。它实现了与等效双极肖特基TTL类似的高速运行，同时保持了CMOS的低功耗。用于数据总线之间的双向异步通信。数据传输方向由DIR输入的电平决定。使能输入 (G(overline)) 可用于禁用该器件，以使总线有效隔离。输入电压与TTL输出电压兼容。该器件可用作3.3V至5.5V系统接口的电平转换器。输入保护和输出电路确保在不考虑电源电压的情况下，可向输入和输出引脚施加0V至5.5V的电压。这种结构可防止因电源和输入/输出电压不匹配（如备用电池等）而导致的器件损坏。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHCT245AFT(BE)
- 商品编号
- C5331518
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 通道类型 | 双向 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 系列 | 74VHCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 4uA | |
| 传播延迟(tpd) | 4.9ns@5V,15pF |
应用领域
- 用于双向异步通信的数据总线之间
- 作为电平转换器，用于3.3V到5V的接口
