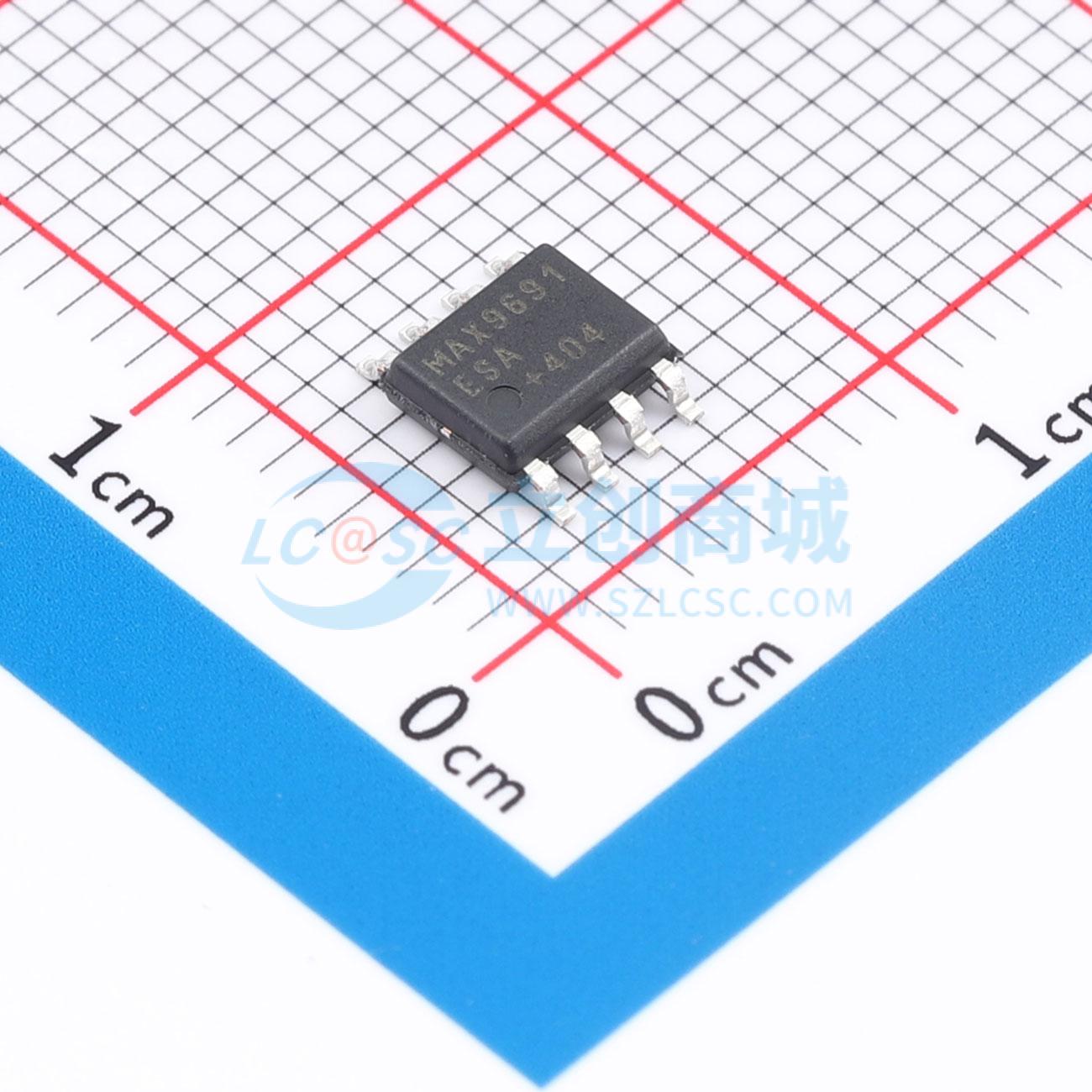

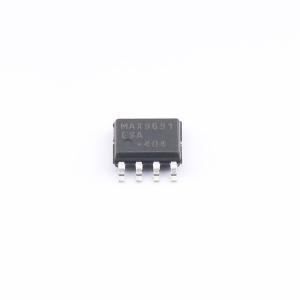

MAX9691ESA+
单/双路超快速ECL输出带锁存使能比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单/双路、超高速、ECL输出比较器，带有锁存使能端、超高速、1.2ns、带有锁存使能的ECL输出比较器
- 商品型号
- MAX9691ESA+
- 商品编号
- C5330452
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 6.5mV | |
| 输入偏置电流(Ib) | 6uA | |
| 传播延迟(tpd) | 1.2ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | 80dB |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 开路发射极 | |
| 输出模式 | ECL | |
| 静态电流(Iq) | 18mA | |
| 工作温度 | -40℃~+85℃ | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输入失调电流(Ios) | 5uA | |
| 功能特性 | - |
商品特性
- 传播延迟1.2ns
- 传播延迟偏差100ps
- 色散150ps
- 锁存建立时间0.5ns
- 锁存使能脉冲宽度0.5ns
- 提供µMAX和QSOP封装
- 电源电压+5V、-5.2V
应用领域
- 高速线路接收器
- 峰值检测器
- 阈值检测器
- 高速触发器
