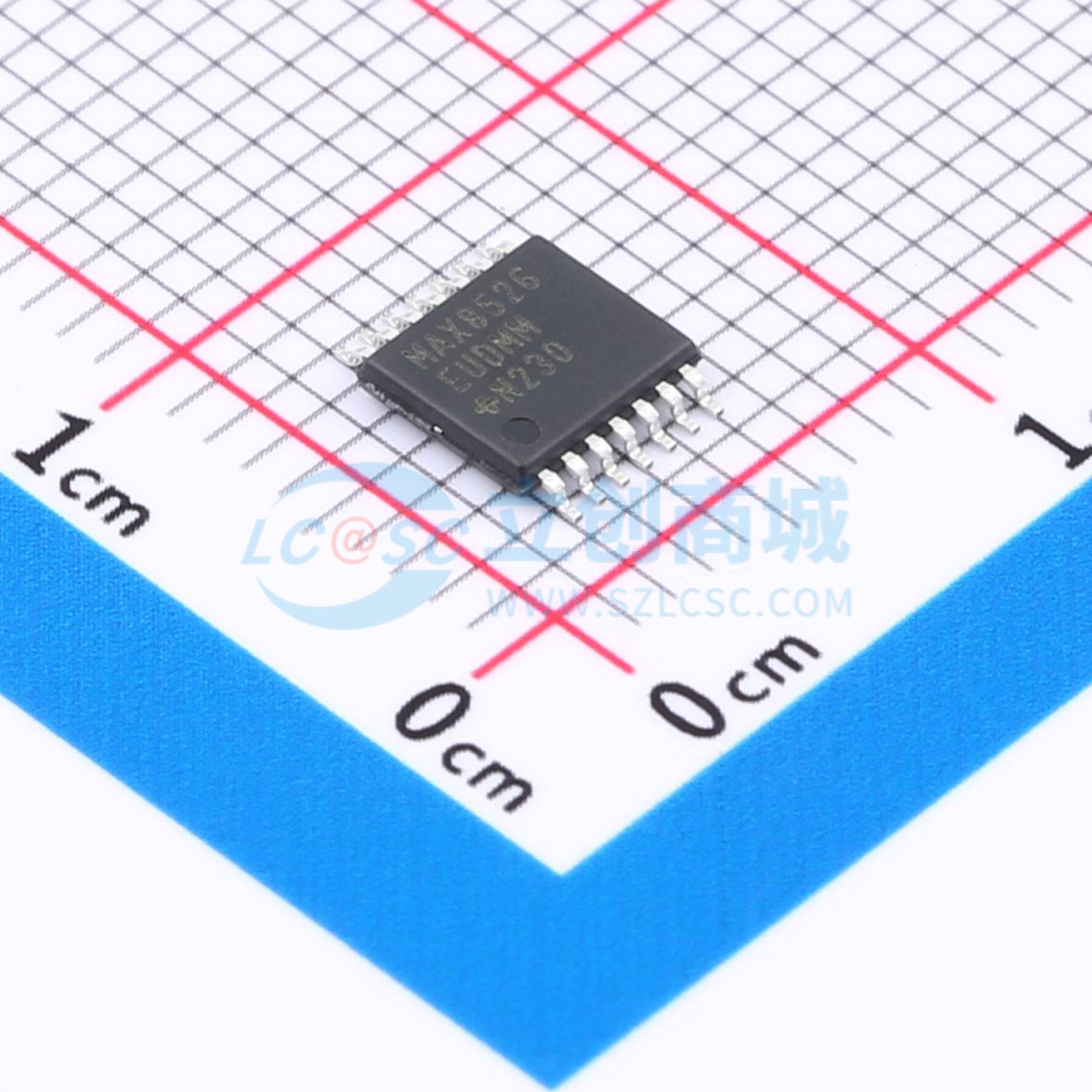

温馨提醒：图片仅供参考，商品以实物为准

MAX8526EUD+

1.425V至3.6V输入、2A、0.2V压差的LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低 dropout 线性稳压器可在低至 1.425V 的输入电压下工作，能够提供高达 2A 的连续输出电流，最大压差仅为 200mV。输出电压可在 0.5V 至 (VIN-0.2V) 范围内设置，在负载和线路变化时，从 0℃ 到 +85℃ 的精度为 1.4%。这些稳压器使用小型 2.2μF 陶瓷输入电容器和 10μF 陶瓷输出电容器来提供 2A 输出电流。高带宽提供出色的瞬态响应，对于 20mA 至 2A 的负载阶跃，仅使用 10μF 陶瓷输出电容器时，输出电压偏差限制在 45mV，通过增加输出电容器可进一步降低电压偏差
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX8526EUD+
商品编号: C5330450
商品封装: TSSOP-14-EP-175mil
包装方式: 管装
商品毛重: 0.143克(g)

商品参数

商品概述

MAX8526/MAX8527/MAX8528低压差线性稳压器可在低至1.425V的输入电压下工作，能够提供高达2A的连续输出电流，最大压差仅为200mV。输出电压可在0.5V至（VIN - 0.2V）范围内设置，在0°C至+85°C的负载和线路变化范围内，精度为1.4%。这些稳压器使用小型2.2μF陶瓷输入电容和10μF陶瓷输出电容来提供2A输出电流。高带宽提供出色的瞬态响应，仅使用10μF陶瓷输出电容时，对于20mA至2A的负载阶跃，输出电压偏差限制在45mV，并且通过增加输出电容可以进一步降低电压偏差。 MAX8526/MAX8527/MAX8528采用内部p沟道MOSFET传输晶体管设计，在压差条件下典型电源电流低至500μA。软启动可降低浪涌电流。其他特性包括逻辑控制关断模式、短路保护和热过载保护。 MAX8527具有电源正常（POK）输出，当稳压器输出在其标称输出电压的±10%范围内时，该输出变为高电平。MAX8528具有150ms的上电复位（POR）输出。这些器件采用14引脚TSSOP封装，其中包括一个用于优化功率耗散的裸露焊盘。 MAX8526/MAX8527/MAX8528是低输入、低压差PMOS稳压器，能够在输入至输出的裕量低至200mV的情况下提供高达2A的输出电流。PMOS输出级可以在低至+1.425V的输入电压下驱动，而不会牺牲稳定性或瞬态性能。由于该稳压器具有PMOS输出器件，因此电源电流与负载或输入裕量关系不大。

商品特性

输入电压范围：1.425V至3.6V
2A输出电流时保证200mV压差
初始精度：±0.6%
负载/线路/温度（0°C至+85°C）范围内输出精度：±1.4%
与陶瓷电容兼容
快速瞬态响应
工作电源电流：440μA
关断电源电流：<50μA
短路保护
热过载保护
软启动限制浪涌电流
封装尺寸：5mm x 6.4mm，高度：1.1mm

应用领域

服务器
网络设备
存储设备
基站
光模块
后置稳压器
笔记本电脑
个人数字助理（PDA）
自动测试设备（ATE）

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(96个/管，最小起订量 1 个)

个

起订量：1 个96个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	3.6V
	输出电压	500mV~3.4V
	输出电流	2A
	压差	200mV@(2A)

	属性	参数值
	静态电流(Iq)	440uA
	特性	带使能；热关断；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
