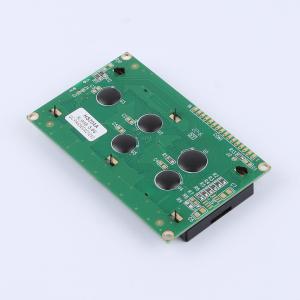

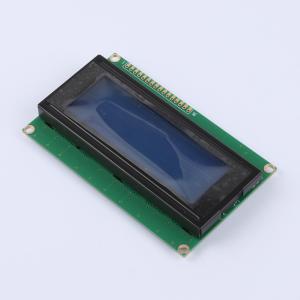

HS204A
2.4寸20*4单色字符字符液晶显示屏
- 描述
- 视窗:76.0*26.0；单色字符液晶模块；8位并口通讯；蓝底白字；单排2.54间距16PIN。
- 品牌名称
- HS(汉昇)
- 商品型号
- HS204A
- 商品编号
- C5329590
- 包装方式
- 袋装
- 商品毛重
- 70克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD显示屏 | |
| 核心芯片 | SPLC780 | |
| 尺寸(inch) | 2.4 | |
| 像素分辨率 | 20x4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+70℃ | |
| 显示范围 | 70.1x20.76mm | |
| 工作电压 | 4.5V~5.5V |
商品概述
HS204A是一种字符型液晶显示模块，共可显示4行×20个字符，每个字符由5×8点阵组成的字符块集。它由字符型液晶显示屏（LCD）、控制驱动主芯片Sple780（或兼容芯片）及其扩展驱动芯片SPLC100（或兼容芯片），配以少量阻、容元件和结构件等装配在PCB板上而成。采用COB工艺制作，结构稳固，使用寿命长。HS204A使用5V或者3.3V供电电压，有STN黄绿膜、蓝膜以及FSTN产品可选，背光有LED背光可选，用户可根据需要选定常温、宽温或者超宽温产品。
商品特性
- 8位并行数据接口，适配M6800系列时序
- 可选4位并行数据方式
- 具有内部字符发生器ROM，含192种字符（包括160个5×7点阵字符和32个5×10点阵字符）
- 具有64字节的自定义字符RAM，可自定义8个5×8点阵字符和4个5×11点阵字符
- 拥有80字节的显示存储器，存储当前所要的字符的字符代码
- 低功耗、高可靠性
应用领域
智能仪表、通讯、办公自动化
