HS12832-4

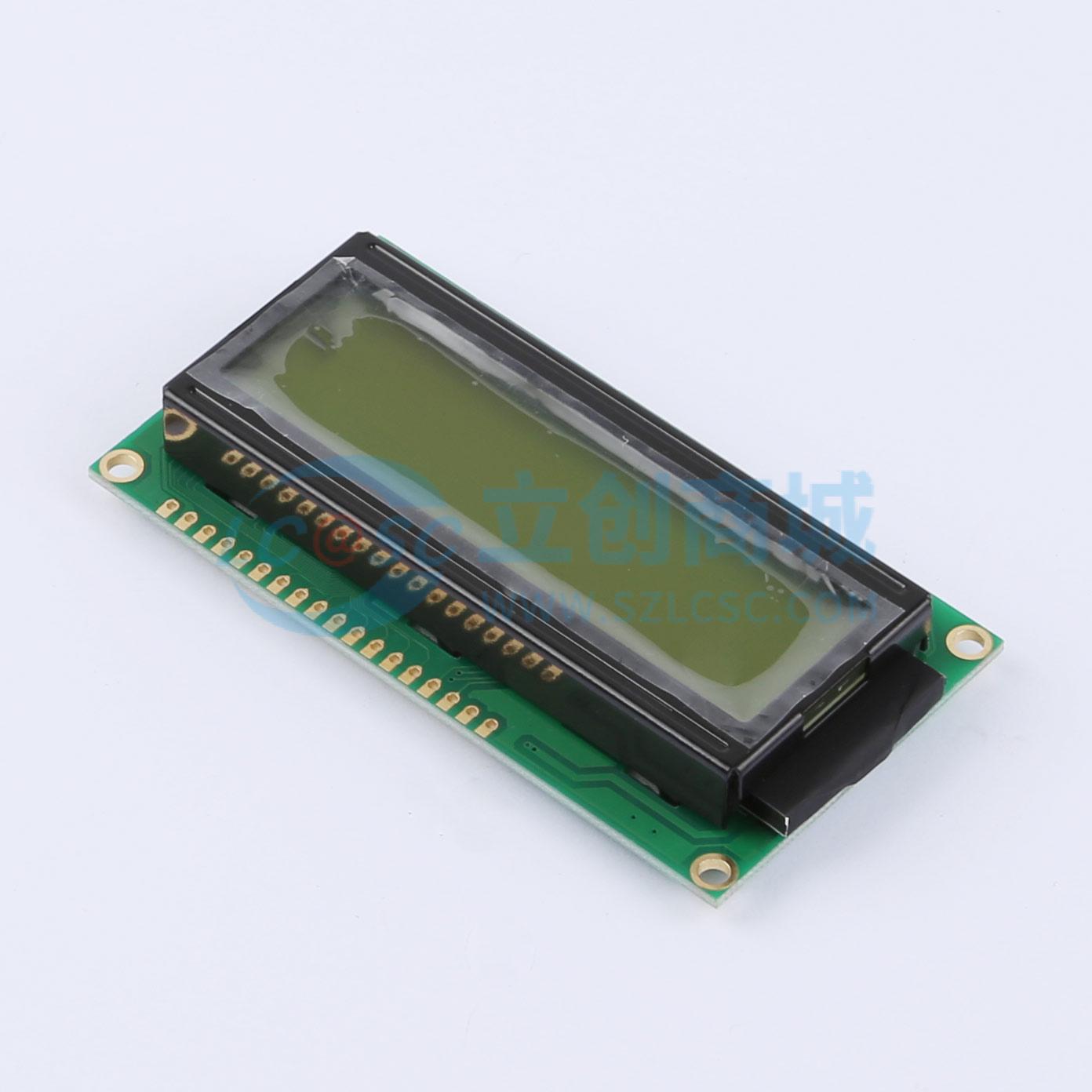

2.2寸128*32单色中文字库图形点阵晶模块
- 描述
- 视窗:70.0*20.0；单色中文字库图形点阵晶模块；8位并口或3SPI串口通讯；黄绿底深蓝字；单排2.54间距20PIN。
- 品牌名称
- HS(汉昇)
- 商品型号
- HS12832-4
- 商品编号
- C5329593
- 包装方式
- 袋装
- 商品毛重
- 49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD显示屏 | |
| 核心芯片 | ST7920 | |
| 尺寸(inch) | 2.2 |
| 属性 | 参数值 | |
|---|---|---|
| 像素分辨率 | 128x32 | |
| 工作温度 | -20℃~+70℃ | |
| 显示范围 | 66.5x16.6mm |
商品特性
- 提供8位、4位并行接口及串行接口可选
- 并行接口适配M6800时序
- 自动电源启动复位功能
- 内部自建振荡源
- 64×16位字符显示RAM（DDRAM最多16字符x4行，LCD显示范围16x2行）
- 2M位中文字型ROM（CGROM），总共提供8192个中文字型（16×16点阵）
- 16K位半宽字型ROM（HCGROM），总共提供126个西文字型（16×8点阵）
- 64×16位字符产生RAM（CGRAM）
- 15×16位总共240点的ICONRAM（ICONRAM）
- 文字与图形混合显示功能
- 画面清除功能
- 光标归位功能
- 显示开/关功能
- 光标显示/隐藏功能
- 显示字体闪烁功能
- 光标移位功能
- 显示移位功能
- 垂直画面旋转功能
- 反白显示功能
- 休眠模式
