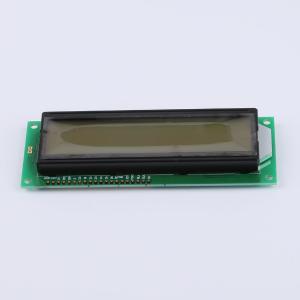

HS16032A

HS16032A中文图形液晶模块使用ST7920作为控制驱动器，其软件特性主要由ST7920控制驱动器决定。ST7920同时作为控制器和驱动器，可提供33路com输出和64路seg输出。在驱动器ST7921的配合下，最多可以驱动256×32点阵液晶。 HS16032A中文图形液晶模块硬件特性如下：

• 提供8位、4位并行接口及串行接口可选
• 并行接口适配M6800时序
• 自动电源启动复位功能
• 内部自建振荡源
• 64×16位字符显示RAM（DDRAM最多16字符x4行，LCD显示范围16×2行）
• 2M位中文字型ROM（CGROM），总共提供8192个中文字型（16×16点阵）
• 16K位半宽字型ROM（HCGROM），总共提供126个西文字型（16×8点阵）
• 64×16位字符产生RAM（CGRAM）
• 15×16位总共240点的ICONRAM（ICONRAM）

HS16032A中文图形液晶模块软件特性如下：

• 文字与图形混合显示功能
• 画面清除功能
• 光标归位功能
• 显示开/关功能
• 光标显示/隐藏功能
• 显示字体闪烁功能
• 光标移位功能
• 显示移位功能
• 垂直画面旋转功能
• 反白显示功能
• 休眠模式

中文字库选择： ST7920 - 0A内建BIG - 5码繁体中文字型库，ST7920 - 0B内建GB码简体中文字型库，用户在选用之前务必注明。

HS16032A配有两套接口，一为串口J1，一为并口J2。其中J2中的某些线也可以做串口用。用户可以通过设置PSB脚来选择使用串口还是并口。也可以将PSB脚悬空，通过液晶模块背面的短接点来选择串口或者并口。J6短接时选择串口，J5短接时选择并口。切忌J5和J6不可同时短接，否则会电路，导致液晶模块损坏。 J9~J12是用来选择背光控制脚极性的，默认的是18脚正，19脚负，此时J9和J10短接；如果用户需要改变背光控制脚的极性，须将J9和J10短接点断开，同时将J11和J12短接。不提倡用户自己改变短接点，任何不当的操作都可能导致液晶无法正常工作甚至损坏。只在试样阶段用户在技术人员帮助下可以适当调整。在正式量产的时候，请将要求告诉厂家，厂家将在出厂时根据要求配置好。除J5、J6、J9~J12之外的短接点，用户在任何时候都不要改动。

ST7920内带倍压电路，生成2倍于Vref的电压，Vref是VCC经过电阻降压产生的，Vref≤VCC。倍压由Vout脚引出，它通过模块上的线路供给V0用来驱动LCD。直接驱动LCD的是V0，V0电压越高，对比度越深。通过调节V0值以改变对比度。用户可以将V0与地之间接一个20K的可调电阻，用来拉低V0电压值。对于对比度已经锁定的液晶模块，不能再调节对比度。用户强行用上述方法调节对比度只会使对比度变浅。

ST7920的字型产生ROM通过8192个16×16点阵的中文字型，以及126个16×8点阵的西文字符，它用2个字节来提供编码选择，将要显示的字符的编码写到DDRAM上，硬件将依照编码自动从CGROM中选择将要显示的字型显示在屏幕上。 ST7920的字型产生RAM提供用户自定义字符生成（造字）功能，可提供4组16×16点阵的空间，用户可以将CGR0M中没有的字符定义到CGRAM中。 显示RAM提供64×2字节的空间，最多可以控制4行16字的中文字型显示。当写入显示资料RAM时，可以分别显示CGR0M、HCGR0M及CGRAM的字型。 三种字型的选择：

• 显示半宽字型：将一个字节的编码写入DDRAM中，范围是02~7FH
• 显示CGRAM字型：将2个字节的编码写入DDRAM中，共有0000H、0002H、0004H及0006H四种编码
• 显示中文字型：将2字节的编码写入DDRAM中，先写高8位，后写低8位，范围是A140H～D75FH(BIG5)、A1A0H～F7FFH(GB)

ST7920提供240点的ICON显示，它由15个IRAM单元组成，每个单元有16位，每写入一组IRAM时，需先写入IRAM地址，然后连续送入2个字节的数据，先高8位（D15~D8），后低8位（D7~D0）。 绘图RAM提供64×32个字节的空间（由扩充指令设定绘图RAM地址），最多可以控制256×64点阵的二维绘图缓冲空间，在更改绘图RAM时，由扩充指令设置GDRAM地址，先垂直地址后水平地址（连续2个字节的数据来定义垂直和水平地址），再2个字节的数据给绘图RAM（先高8位后低8位）。
