温馨提醒：图片仅供参考，商品以实物为准

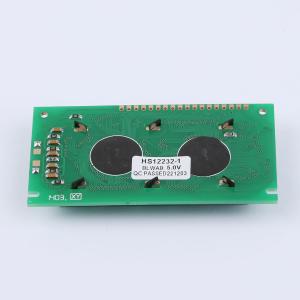

HS12232-1

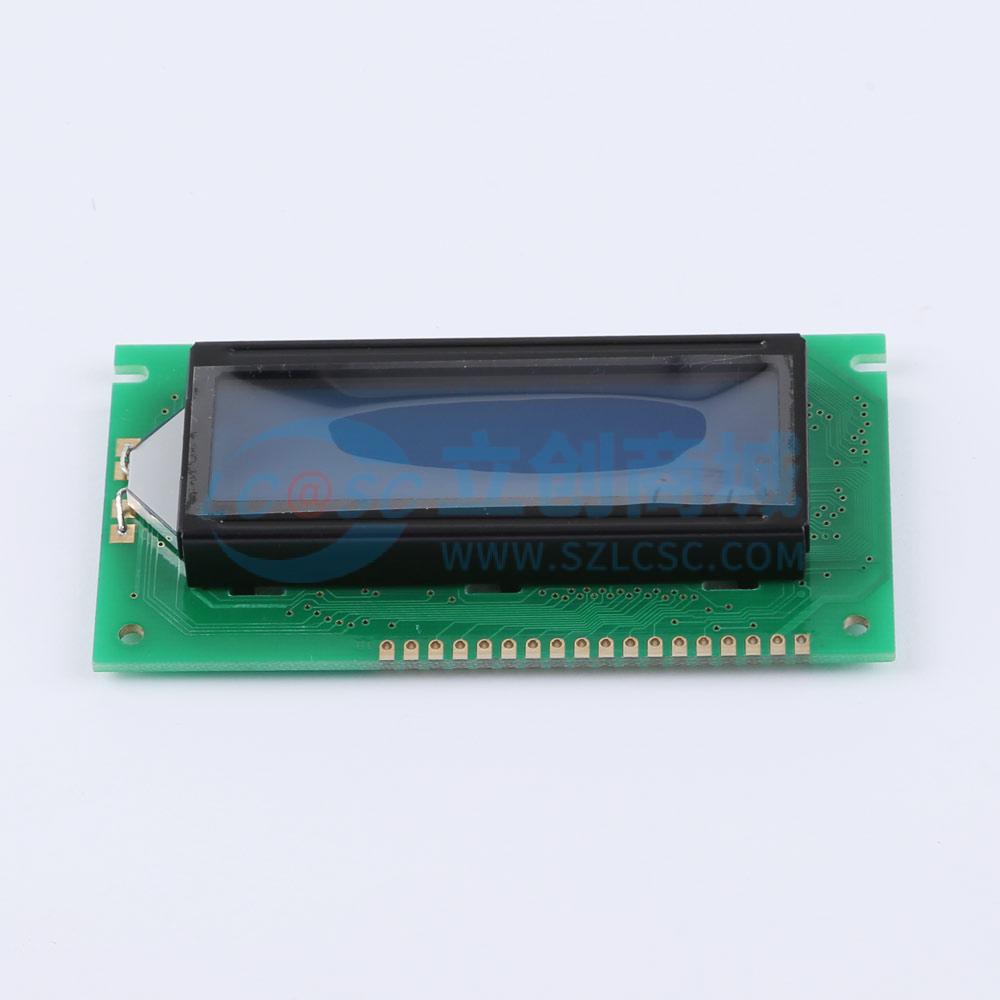

1.9寸122*32单色图形点阵液晶显示屏
- 描述
- 视窗:60.0*18.0；单色图形点阵液晶模块；8位并口通讯；蓝底白字；单排2.54间距18PIN。
- 品牌名称
- HS(汉昇)
- 商品型号
- HS12232-1
- 商品编号
- C5329591
- 包装方式
- 袋装
- 商品毛重
- 36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD显示屏 | |
| 核心芯片 | SED1520 | |
| 尺寸(inch) | 1.9 | |
| 像素分辨率 | 122x32 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+70℃ | |
| 显示范围 | 48.75x14.35mm | |
| 工作电压 | 4.75V~5.25V |
商品概述
HS12232 - 1是一种图形点阵液晶显示器，主要由行驱动器/列驱动器及122×32全点阵液晶显示器组成。可完成图形显示，也可以显示七个半(16×16点阵)汉字。主要技术参数和性能如下：
- 电源：VDD：+3 ~ +5V；LCD外接驱动电压VDD - VO = 5.0V。
- 显示内容：122(列)×32(行)点
- 显示角度：6点钟直视
- STN正视半透模式
- 驱动方式：1/32 Duty，1/6 Bias
- 工作温度：-20°C ~ 70°C，存储温度：-30°C ~ 80°C
