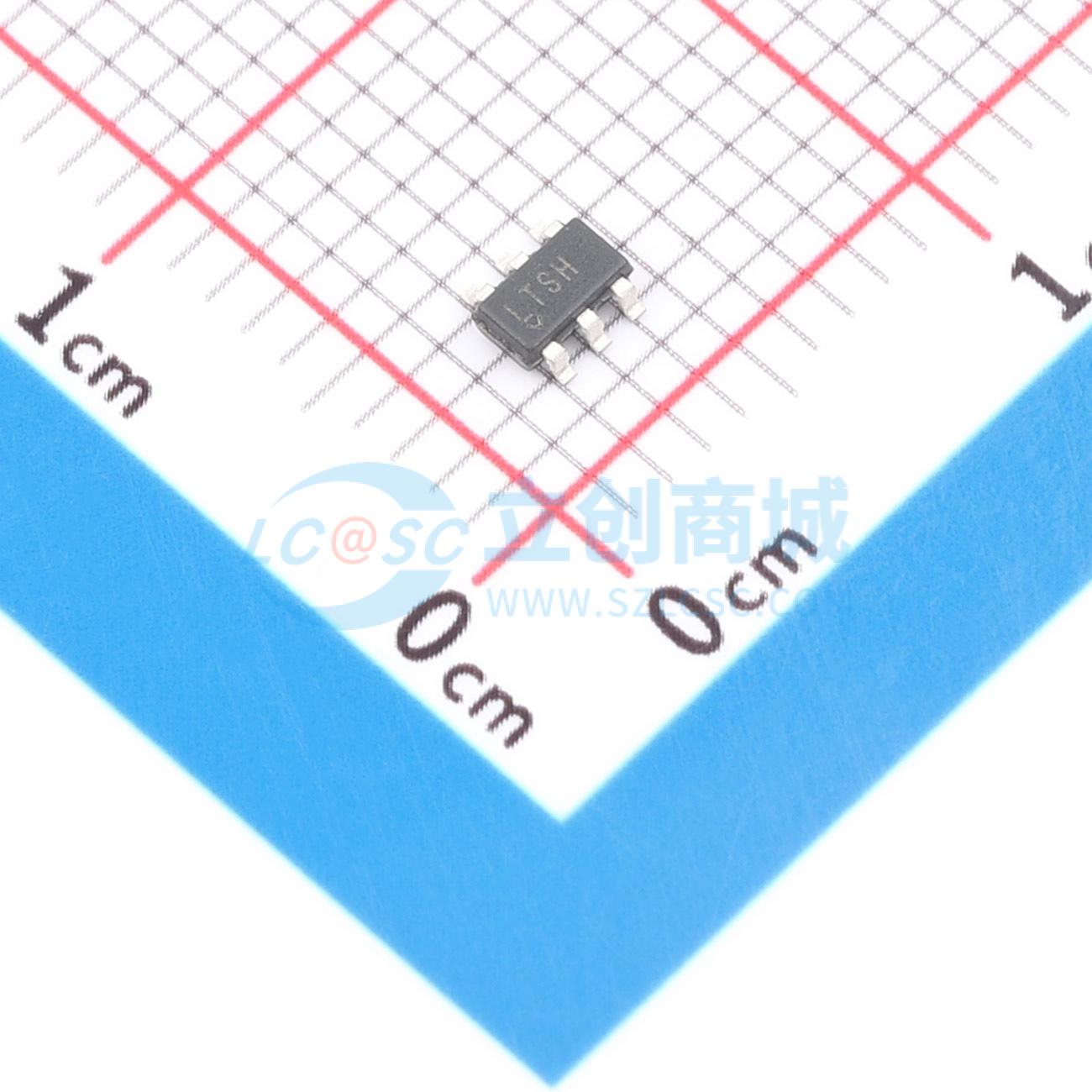

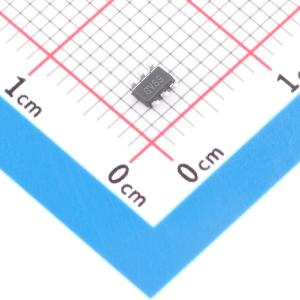

LTC3200ES6-5#TRMPBF
低噪声、稳压充电泵 DC/DC 转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LTC3200/LTC3200 - 5是低噪声、定频开关电容电压倍增器。它们能在2.7V至4.5V的输入电压下产生稳压输出，输出电流最高可达100mA。外部元件数量少（一个飞跨电容以及在VIN和VOUT端的两个小旁路电容），使LTC3200/LTC3200 - 5非常适合小型电池供电应用
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3200ES6-5#TRMPBF
- 商品编号
- C580700
- 商品封装
- TSOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 升压 | |
| 工作电压 | 2.7V~4.5V | |
| 输出电压(Vout) | 4.8V~5.2V | |
| 输出电流(Iout) | 100mA | |
| 输出电阻 | 9.2Ω |
| 属性 | 参数值 | |
|---|---|---|
| 能量效率 | 80% | |
| 开关频率 | 2MHz | |
| PFM模式 | 不支持 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 软启动；负载断开；低纹波/低噪声架构；输出短路保护 |
应用领域
- 白色LED背光
- 锂离子电池备用电源
- 本地3V至5V转换
- 智能卡读取器
- PCMCIA本地5V电源
