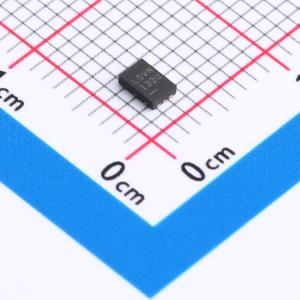

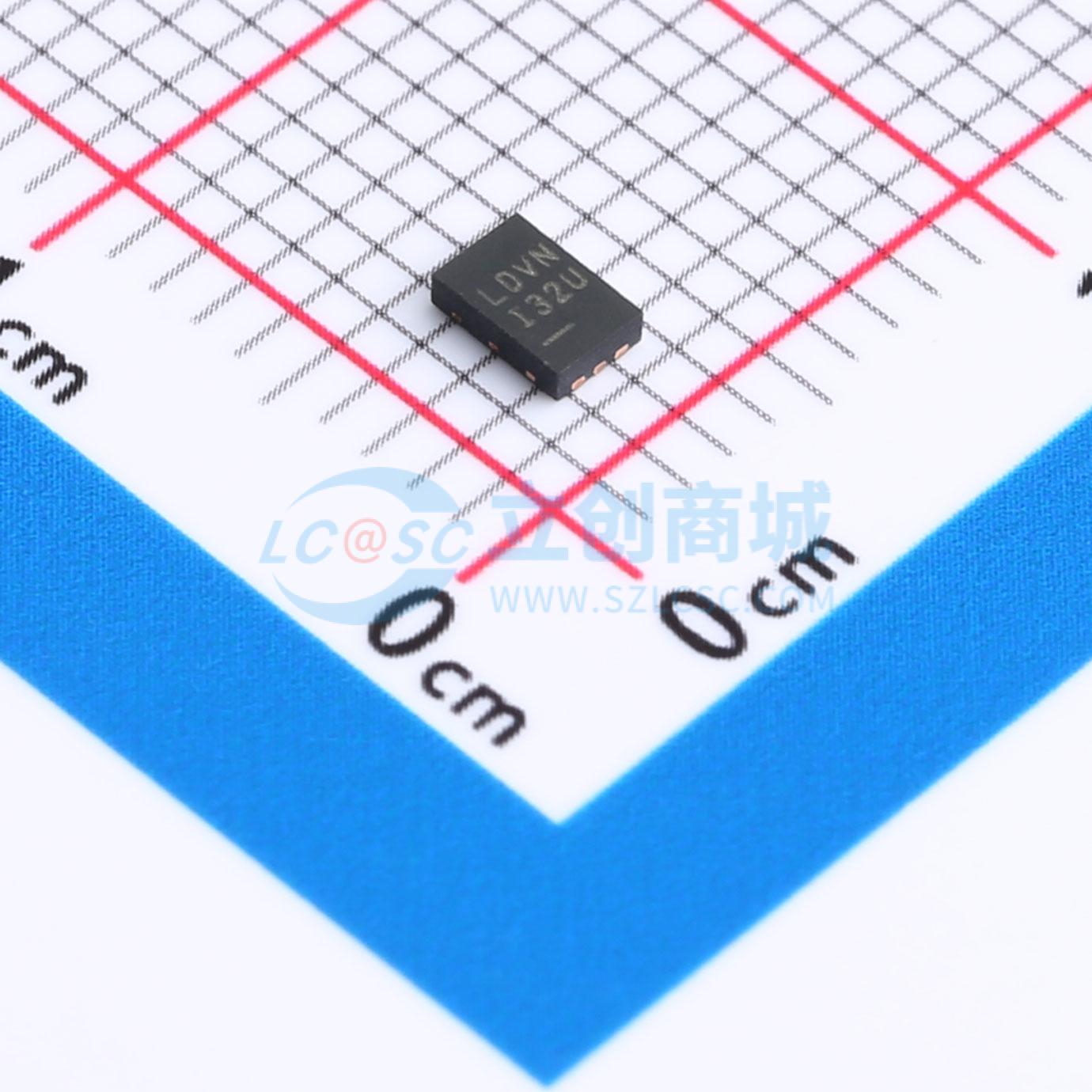

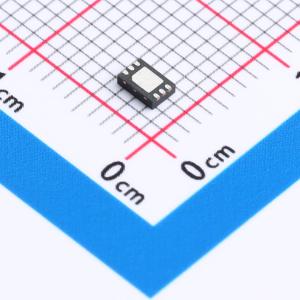

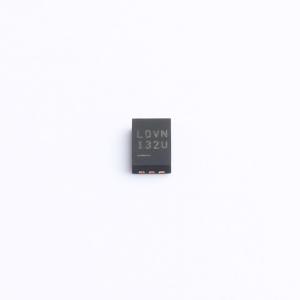

LTC2942IDCB#TRMPBF

具温度、电压测量功能的电池电量测量芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC2942可测量手持电脑和便携式产品应用中的电池充电状态、电池电压和芯片温度。其工作范围非常适合单节锂离子电池。一个精密库仑计数器通过电池正极端子与负载或充电器之间的检测电阻对电流进行积分
品牌名称: ADI(亚德诺)
商品型号: LTC2942IDCB#TRMPBF
商品编号: C580646
商品封装: DFN-6-EP(2x3)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

LTC2942可测量手持PC和便携式产品应用中的电池充电状态、电池电压和芯片温度。其工作范围非常适合单节锂离子电池。精密库仑计数器通过电池正极端与负载或充电器之间的检测电阻对电流进行积分。电池电压和片上温度由内部14位无延迟ΔΣ ADC测量。三个测量量（电量、电压和温度）存储在内部寄存器中，可通过板载SMBus/I²C接口访问。 LTC2942为所有三个测量量提供可编程的高低阈值。如果超过编程阈值，该器件会使用SMBus警报协议或通过在内部状态寄存器中设置标志来发出警报。 LTC2942仅需一个低值检测电阻即可设置测量电流范围。

商品特性

指示电池累计充放电量
高精度模拟积分
ADC测量电池电压和温度
集成温度传感器
高端检测
1%的电压和电量精度
±50mV检测电压范围
SMBus/I²C接口
可配置警报输出/充电完成输入
2.7V至5.5V工作范围
静态电流小于100μA
小型6引脚2mm×3mm DFN封装

应用领域

低功耗手持产品
手机
MP3播放器
相机
GPS

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.7V~5.5V
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	70uA
	接口类型	I2C；SMBus
