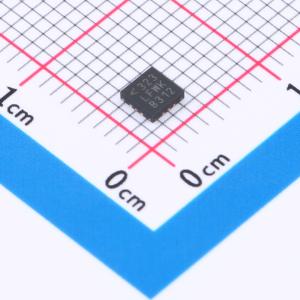

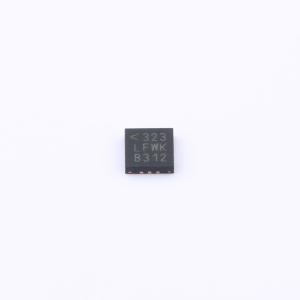

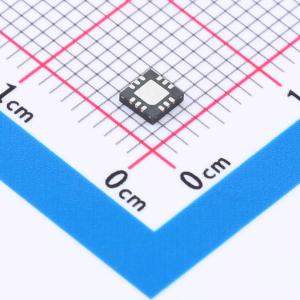

LTC2945HUD#PBF

宽范围 I2C 电源监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 宽范围I2C功率监视器
品牌名称: ADI(亚德诺)
商品型号: LTC2945HUD#PBF
商品编号: C580649
商品封装: QFN-12(3x3)
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

LTC2945是一款轨到轨系统监视器，可测量电流、电压和功率。其工作范围为2.7V至80V，对于高于80V的电源，还配备了并联稳压器，以便灵活选择输入电源。0V至80V的电流测量范围与输入电源无关。片上具有精度为0.75%的12位ADC，可测量负载电流、输入电压和一个辅助外部电压。通过对测得的12位负载电流和输入电压数据进行数字相乘，可生成24位功率值。该器件会存储最小值和最大值，并且具有可编程阈值的超量程警报功能，可最大程度减少软件轮询的需求。数据通过标准I²C接口进行报告。关断模式可将功耗降至20μA。

LTC2945的I²C接口包含独立的数据输入和输出引脚，适用于标准或光隔离连接。LTC2945 - 1具有反相数据输出，适用于反相光隔离器配置。

商品特性

轨到轨输入范围：0V至80V
宽输入电源范围：2.7V至80V
适用于电源>80V的并联稳压器
总未调整误差小于±0.75%的Δ∑ ADC
电流和电压测量分辨率为12位
内部乘法器可计算24位功率值
存储最小值和最大值
超出限制时发出警报
额外的ADC输入可监测外部电压
连续扫描和快照模式
关断模式功耗<80μA
用于光隔离的分离式SDA
提供12引脚3mm × 3mm QFN和MSOP封装
通过AEC - Q100汽车应用认证

应用领域

电信基础设施
工业领域
汽车行业
消费电子

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(121个/管，最小起订量 1 个)

个

起订量：1 个121个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	开漏
	工作电压	2.7V~80V
	复位有效电平	-
	阈值电压	-

	属性	参数值
	受监控电压数	3
	手动复位	-
	看门狗定时器	无
	复位超时	30ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	80uA
