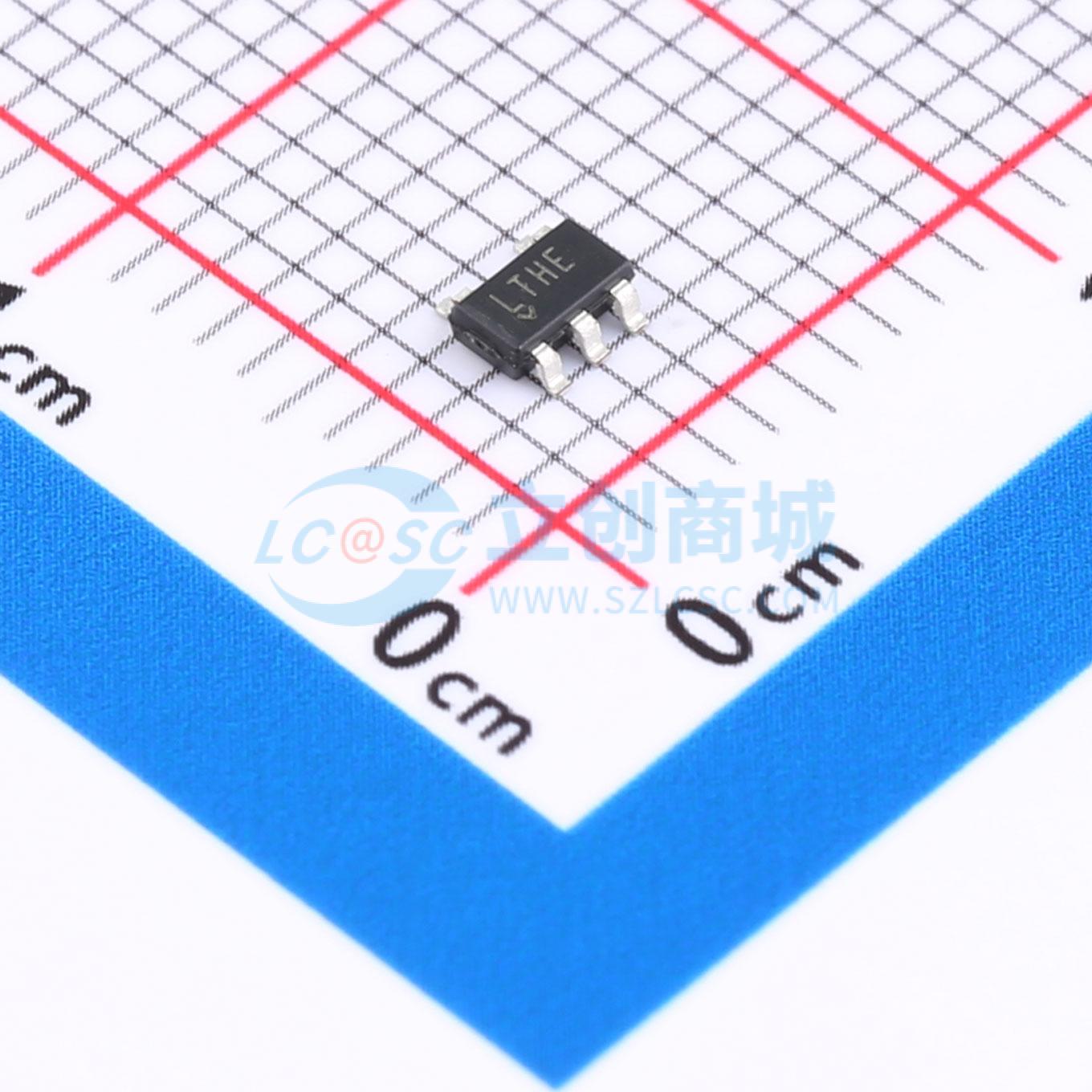

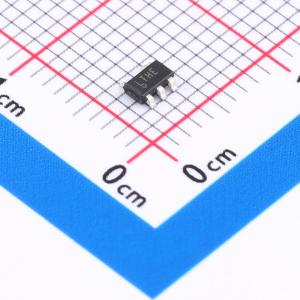

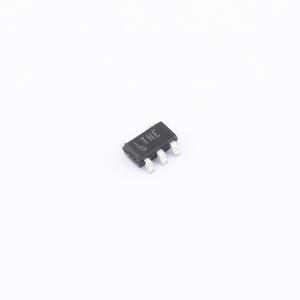

LTC1694-1CS5#TRMPBF
LTC1694-1 SMBus/I2C 加速器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTC1694-1是一款双SMBus主动上拉设计，旨在提高数据传输速度和可靠性。适用于多种设备连接或更长、更容性的互连。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC1694-1CS5#TRMPBF
- 商品编号
- C580434
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 类型 | 加速器；缓冲器 | |
| 输入类型 | 2线式总线 | |
| 输出类型 | 2线式总线 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~6V | |
| 通道数 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
LTC1694-1 是一种双SMBus主动上拉设计，旨在提高所有指定SMBus负载条件下的数据传输速度和可靠性。LTC1694-1 也与Philips I2C总线兼容。
LTC1694-1 通过在正向总线转换期间提供2.2mA的高上拉电流来允许多个设备连接或更长、电容更大的互连，而不会牺牲转换速率或总线性能。
在负向转换或稳态直流电平期间，LTC1694-1 不提供电流。每条总线线路上的外部电阻在正向总线转换期间触发LTC1694-1，并设置下拉电流水平。这些电阻决定了负向总线转换期间的转换速率和逻辑低直流电平。
LTC1694-1 采用5引脚SOT-23封装。
商品特性
- 改善SMBus/I2C上升时间转换
- 确保SMBus/I2C上多个设备的数据完整性
- 改善低电平噪声裕度
- 宽电源电压范围：2.7V至6V
- 并联多个LTC1694-1设备以增加驱动能力
- 低剖面（1mm）SOT-23（ThinSOT）封装
应用领域
- 便携式计算机和掌上电脑
- 便携式仪器
- 电池充电器
- 工业控制应用
- 电视/视频产品
- ACPI SMBus 接口
