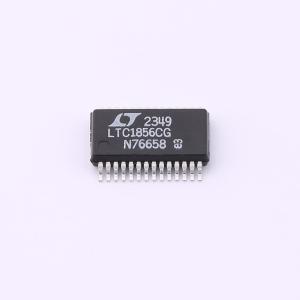

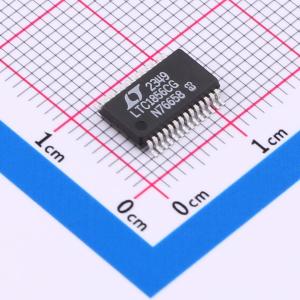

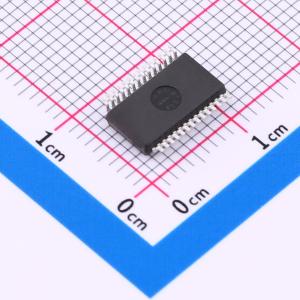

温馨提醒：图片仅供参考，商品以实物为准

LTC1856CG#PBF

具有关断功能的8通道、±10V输入、16位、100ksps ADC转换器

描述: 8通道，低功耗，12-/14-/16位，100ksps，模数转换器(ADCs)。这些ADCs从单一5V供电，8通道多路复用器可以编程为单端输入、差分输入或组合输入。
品牌名称: ADI(亚德诺)
商品型号: LTC1856CG#PBF
商品编号: C580448
商品封装: SSOP-28-208mil
包装方式: 管装
商品毛重: 0.9克(g)

商品参数

商品概述

LTC1854/LTC1855/LTC1856是8通道、低功耗、12/14/16位、100ksps的模数转换器（ADC）。这些ADC采用单5V电源供电，8通道多路复用器可针对单端输入、差分输入对或两者的组合进行编程。此外，所有通道均具备±30V的故障保护功能。任何通道出现故障都不会影响所选通道的转换结果。片上精密基准源可减少外部元件数量。在100ksps采样率下，功耗为40mW，在两种掉电模式下功耗更低（打盹模式下为27.5mW，睡眠模式下为40µW）。直流参数方面，LTC1856的积分非线性（INL）为±3LSB，LTC1855为±1.5LSB，LTC1854为±1LSB。内部时钟经过调整，最大转换时间为5µs，采样率保证达到100ksps。独立的转换启动输入和数据就绪信号（BUSY）便于与FIFO、DSP和微处理器连接。

商品特性

单5V电源供电
采样率：100ksps
带±30V保护的8通道多路复用器
±10V双极性输入范围
单端或差分输入
LTC1856的INL为±3LSB，LTC1855为±1.5LSB，LTC1854为±1LSB
功耗：40mW（典型值）
兼容SPI/MICROWIRE的串行I/O
掉电模式：打盹和睡眠
信纳比（SINAD）：87dB（LTC1856）
可使用内部或外部基准源
内部同步时钟
28引脚SSOP封装

应用领域

工业过程控制
多路复用数据采集系统
个人电脑的高速数据采集
数字信号处理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	100kHz
	通道数	8
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	3LSB

	属性	参数值
	工作温度	0℃~+70℃
	信噪比	87dB
	时钟/振荡器	内置
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	ADC架构	SAR
	静态电流	8uA
