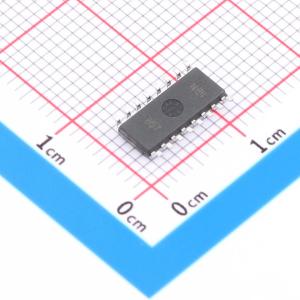

温馨提醒：图片仅供参考，商品以实物为准

LTC1775CS#PBF

高功率 No RSENSE™ 电流模式同步降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC1775CS#PBF
商品编号: C580441
商品封装: SO-16
包装方式: 管装
商品毛重: 0.34克(g)

商品参数

商品概述

一款同步降压开关稳压器控制器，使用少量外部元件驱动外部N沟道功率MOSFET。采用MOSFET VDS感测的电流模式控制无需感测电阻，提高了效率。它与LTC1625非常相似，但在大电流应用中最大感测电压是其两倍。标称150kHz的内部振荡器频率可在1.5:1的频率范围内与外部时钟同步。轻负载电流时的突发模式（Burst Mode）操作可降低开关损耗，低压差操作可延长电池供电系统的工作时间。当主输出轻载时，强制连续模式控制引脚可通过禁用突发模式操作来辅助次级绕组调节。折返式电流限制和输出过压比较器提供故障保护。连接到RUN/SS引脚的外部电容可为电源排序提供软启动功能。宽电源范围允许输入电压在4V（LTC1775I为4.3V）至36V之间，输出电压在1.19V至VIN之间工作。

商品特性

最高效率的电流模式控制器
无需感测电阻
300mV最大电流感测电压
稳定的大电流操作
双N沟道MOSFET同步驱动
宽VIN范围：4V至36V
宽VOUT范围：1.19V至VIN
±1% 1.19V基准电压
带注入锁定的可编程固定频率
极低的压差操作：99%占空比
强制连续模式控制引脚
可选的可编程软启动
引脚可选输出电压
折返式电流限制
输出过压保护
逻辑控制微功耗关断：IO < 30μA
提供16引脚窄体SSOP和SO封装

应用领域

笔记本电脑
汽车电子
电池充电器
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电流	-
	开关频率	150kHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
