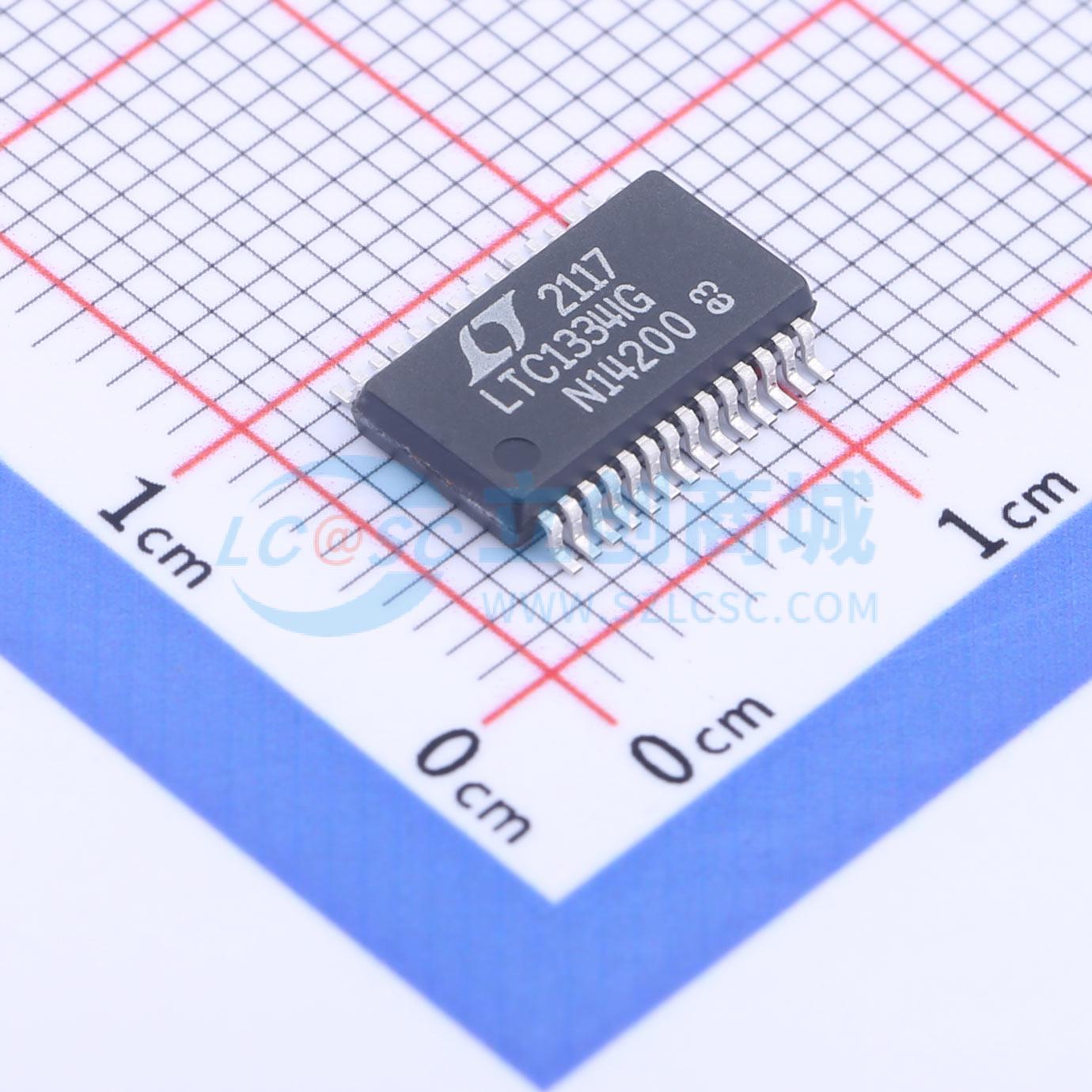

温馨提醒：图片仅供参考，商品以实物为准
LTC1334IG#PBF
单5V RS232/RS485多协议收发器
- 描述
- 单5V供电的低功耗CMOS双向收发器，支持两个可配置接口端口。可以配置为两个RS485差分端口、两个双RS232单端端口或一个RS485差分端口和一个双RS232单端端口。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC1334IG#PBF
- 商品编号
- C580369
- 商品封装
- SSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接收器数 | - | |
| 工作电压 | 4.75V~5.25V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LTC1334是一款低功耗CMOS双向收发器，具有两个可重新配置的接口端口。它可以配置为两个RS485差分端口、两个双RS232单端端口或一个RS485差分端口和一个双RS232单端端口。板载电荷泵需要四个0.1µF的电容器来生成升压正负电源，使RS232驱动器仅使用单个5V电源即可满足RS232±5V输出摆幅要求。关断模式可将ICC电源电流降至10µA。
RS232收发器完全符合RS232规范。RS485收发器完全符合RS485和RS422规范。所有接口驱动器都具有短路和热关断保护功能。使能引脚允许RS485驱动器输出被强制进入高阻态，即使在输出被强制超出电源轨或电源关闭时也能保持该状态。驱动器输出和接收器输入均具有±10kV的ESD保护。回环模式允许将驱动器输出连接到接收器输入以进行诊断自测。
商品特性
- 单芯片上集成四个RS232收发器或两个RS485收发器
- 仅需单个5V电源供电
- 可承受重复的±10kV ESD脉冲
- 使用小电荷泵电容：0.1µF
- 低电源电流：典型值8mA
- 关断时电源电流为10µA
- 具备环回模式下的自测能力
- 上电/掉电时输出无毛刺
- 驱动器在三态、关断或断电时保持高阻态
- 过热保护
- 接收器输入可承受±25V
应用领域
- 低功耗RS485/RS422/RS232/EIA562接口
- 软件可选多协议接口端口
- 电缆中继器
- 电平转换器
