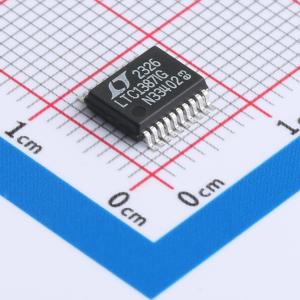

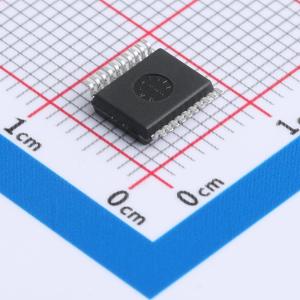

LTC1387IG#PBF

两个RS232收发器或一个RS485收发器可由单个5V电源供电。当输入悬空或短接到地时，保证接收器输出。逻辑可选的快速/慢速RS485驱动器转换率。低电源电流：典型值7mA，在关断状态下电源电流为5µA。具有回环模式下的自测能力。独立的驱动器和接收器使能控制。在三态、关断或断电状态下，驱动器保持高阻抗状态。接收器输入可以承受±25V。

LTC1385是一款低功耗可配置CMOS双向收发器。它可以被配置为RS485差分端口或两个RS232单端端口。板载电荷泵使用四个0.1µF电容来生成升压正负电源，使得RS232驱动器仅需单个5V电源即可满足±5V输出摆幅要求。关断模式下，ICC电源电流降至5µA。

RS232收发器完全符合RS232规格。RS485收发器完全符合RS485和RS422规格。当输入悬空或短接到地时，RS485接收器会呈现已知输出状态。所有接口驱动器都具备短路和热关断保护功能。使能引脚允许将RS485驱动器输出强制置为高阻抗状态，即使输出超出电源轨范围或电源关闭时也能维持。回环模式允许将驱动器输出连接到接收器输入以进行诊断自测。

LTC1385提供20引脚塑料SSOP和SW封装。

• 销售点终端
• 软件可选多协议接口端口
• 低功耗 RS485/RS422/RS232/EIA562 接口
• 电缆中继器
• 电平转换器
