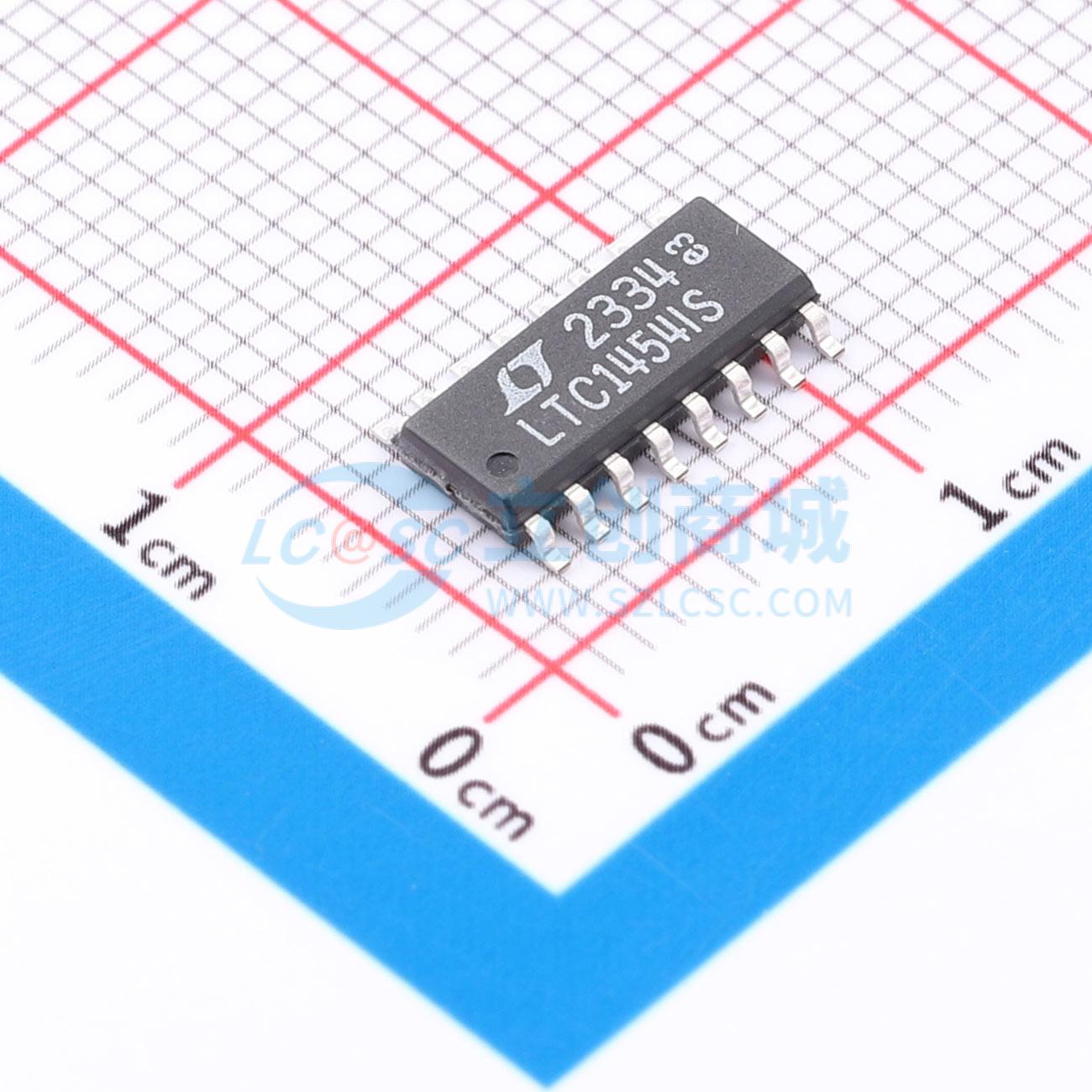

温馨提醒：图片仅供参考，商品以实物为准

LTC1454IS#PBF

双12位轨到轨微功耗DAC

描述: 双12位分辨率，单电源供电，缓冲真轨到轨电压输出，内置参考电压，级联串行。
品牌名称: ADI(亚德诺)
商品型号: LTC1454IS#PBF
商品编号: C580387
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.315克(g)

商品参数

商品概述

LTC1454/LTC1454L 是采用 16 引脚 SO 封装的完整单电源、双轨至轨电压输出 12 位数模转换器 (DAC)。它们包含一个具有可变增益（x1 或 x2）的输出缓冲放大器和一个易于使用的三线可级联串行接口。 LTC1454 内置 2.048V 基准电压源，在 x2 增益配置下满量程输出为 4.095V。它采用 4.5V 至 5.5V 单电源供电。 LTC1454L 内置 1.22V 基准电压源，在 x2 增益配置下满量程输出为 2.5V。它采用 2.7V 至 5.5V 单电源供电。低电源电流、出色的微分非线性 (DNL) 和小尺寸使这些器件适用于对尺寸、DNL 和单电源工作要求较高的众多应用。

商品特性

12 位分辨率
缓冲真轨至轨电压输出
5V 工作，ICC：典型值 700μA（LTC1454）
3V 工作，ICC：典型值 450μA（LTC1454L）
内置基准电压源：2.048V（LTC1454）、1.220V（LTC1454L）
清零 (CLR) 引脚
上电复位
16 引脚 SO 封装
三线可级联串行接口
最大 DNL 误差：0.5LSB
低成本

应用领域

数字校准
工业过程控制
自动测试设备
蜂窝电话

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	2
	接口类型	串行
	工作电压	4.5V~5.5V

	属性	参数值
	稳定时间	300ns
	输出类型	-
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
