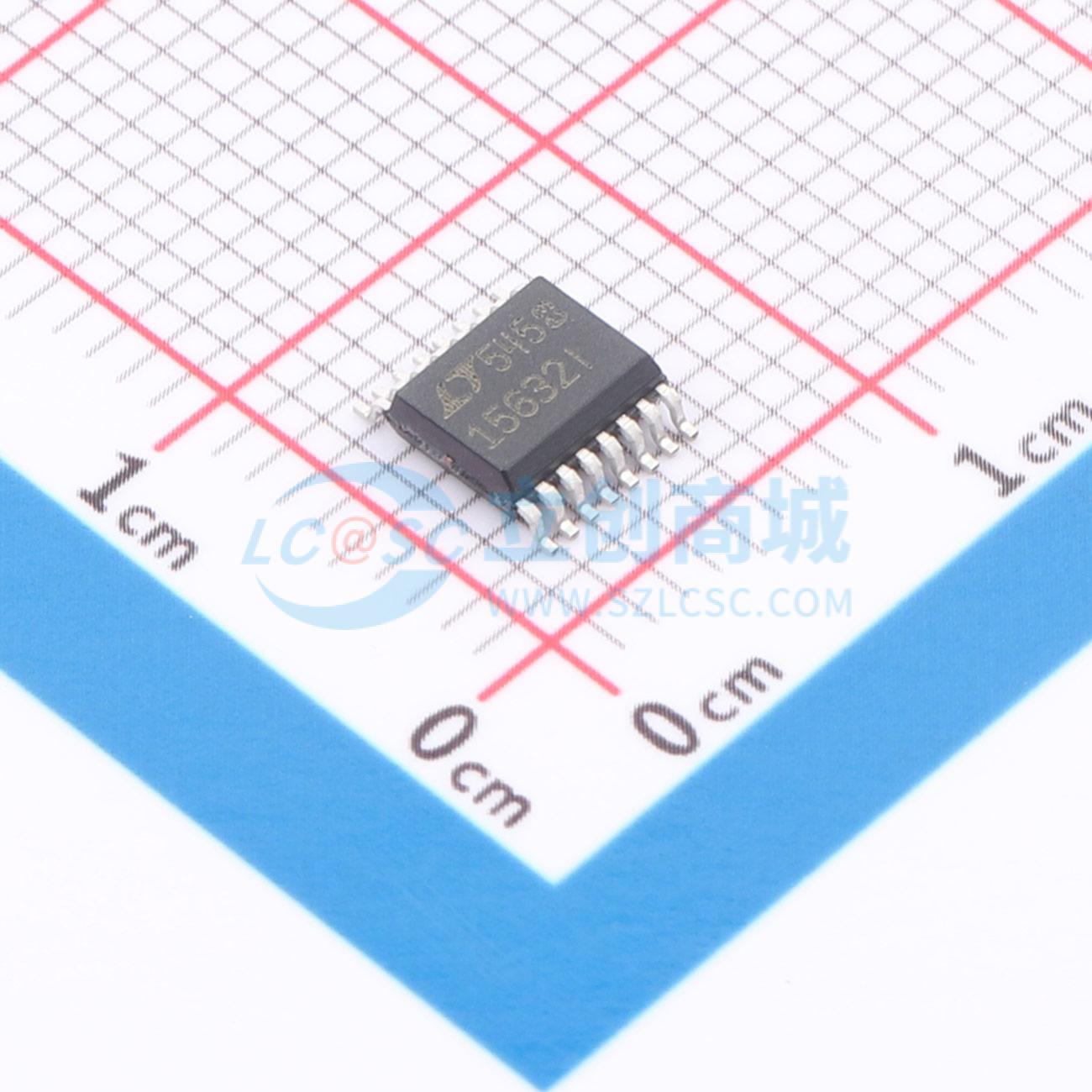

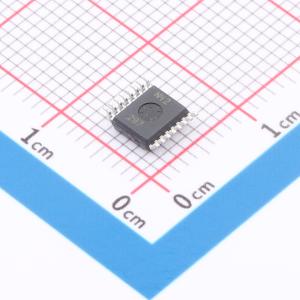

LTC1563-2IGN#PBF

有源 RC、4 阶低通滤波器系列

描述

是一系列易于使用的有源 RC 低通滤波器，具有轨到轨输入和输出以及低直流偏移，适用于分辨率高达 16 位的系统。使用单个电阻值，可实现单位增益巴特沃斯响应或单位增益贝塞尔响应。其专有架构允许简单的电阻计算：R = 10k(256kHz / fC)；fC 为截止频率。对于许多应用，此公式足以设计滤波器。通过使用不同阻值的电阻，可实现增益和其他响应。具有低功耗模式，适用于低频应用，可将电源电流降低一个数量级，还有接近零功耗的关断模式。采用窄 SSOP-16 封装（与 SO-8 封装的占位面积相同）。

品牌名称

ADI(亚德诺)

商品型号

LTC1563-2IGN#PBF

商品编号

C580401

商品封装

SSOP-16-150mil​

包装方式

管装

商品毛重

0.32克(g)
