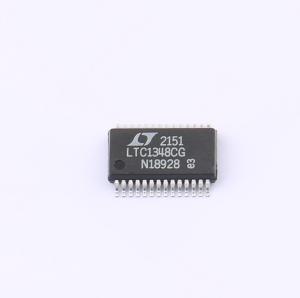

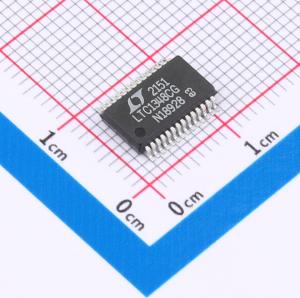

温馨提醒：图片仅供参考，商品以实物为准
LTC1348CG#PBF
3.3V/5V低功耗RS232 3驱动/5接收收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3.3V/5V低功耗RS232 3驱动/5接收收发器，具有非常低的电源电流。电荷泵仅需要五个0.1uF电容。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC1348CG#PBF
- 商品编号
- C580371
- 商品封装
- SSOP-28-208mil
- 包装方式
- 管装
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 | |
| 接收器数 | 5 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±10kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 600uA |
商品概述
LTC1348 是一款具有极低电源电流的3驱动器/5接收器RS232收发器。电荷泵仅需要五个0.1µF的电容器。LTC1348在3V至5.5V的宽电源范围内工作时，可以提供完整的RS232输出电平。
该收发器可以在四种模式之一下工作：正常模式、接收器禁用模式、接收器激活模式和关断模式。在正常模式或接收器禁用模式下，无负载条件下3.3V时ICC仅为600µA，5V时为800µA。在关断模式下，电源电流进一步降低到0.2µA。在接收器激活模式下，所有五个接收器保持激活状态，电源电流为15µA。在关断模式或接收器激活模式下，或者电源关闭时，所有RS232输出都呈现高阻态。在接收器禁用模式或电源关闭时，接收器输出也呈现高阻态。
LTC1348完全符合所有数据速率和过电压RS232规范。该收发器在所有驱动器加载1000pF、3kΩ的情况下可工作到120kbps。驱动器输出和接收器输入都可以承受±25V的电压而不会损坏，并且能够承受多次±10kV的ESD冲击。
应用领域
- 笔记本电脑
- 手掌上电脑
- 打印机
- 便携式仪器
