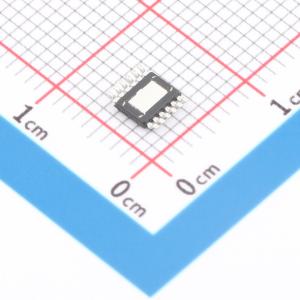

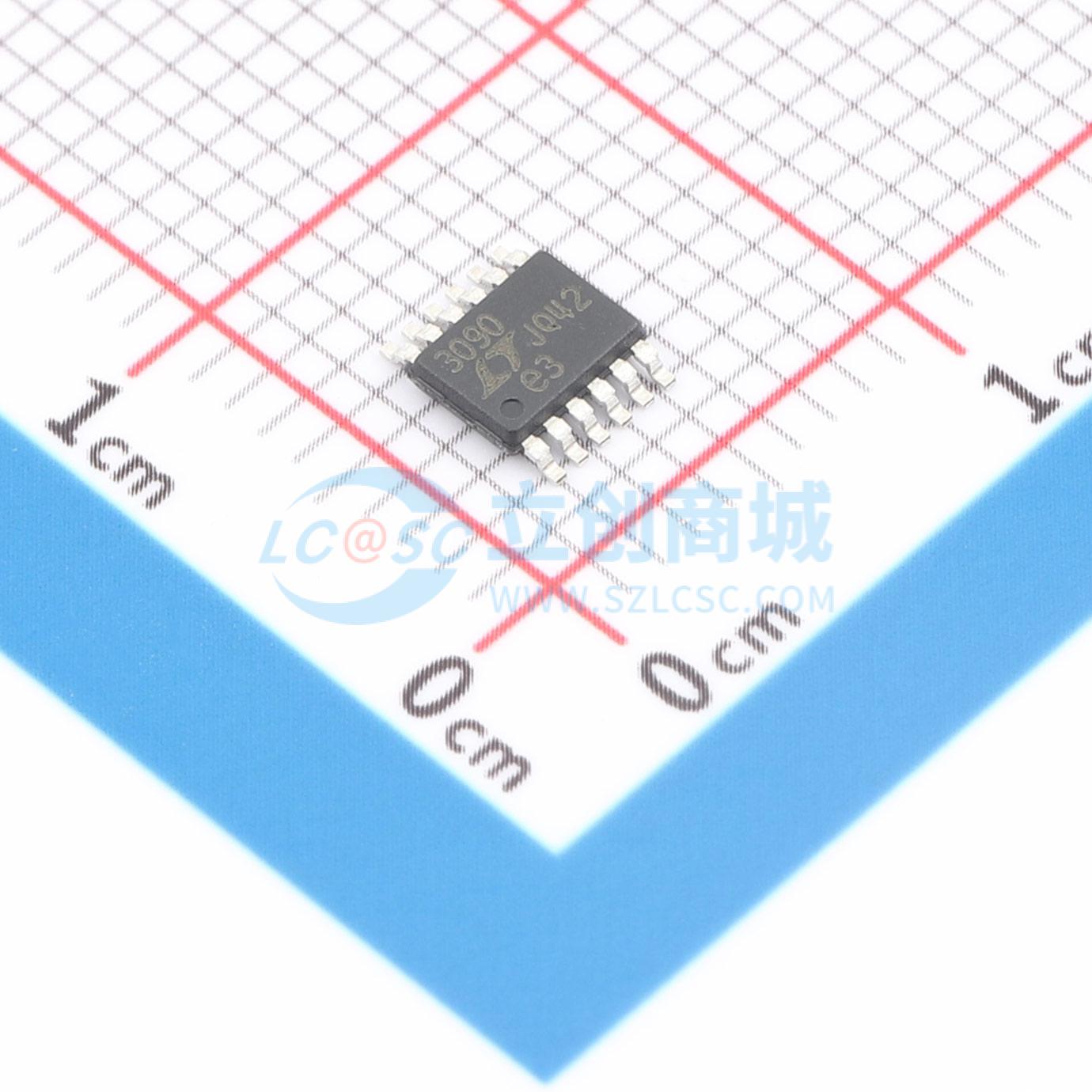

LT3090MPMSE#PBF
具可编程电流限值的 –36V、600mA、负线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款600mA的低压差负线性稳压器，易于并联以增加输出电流或在表面贴装板上散热。采用精密电流基准和高性能轨到轨电压缓冲器设计，适用于需要精密输出、无散热片的大电流、输出可调至零和低压差的应用。还可配置为三端浮动稳压器。具有快速瞬态响应、高电源抑制比和低至18μVₚ₋ₚ的输出噪声
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT3090MPMSE#PBF
- 商品编号
- C580039
- 商品封装
- MSOP-12-EP
- 包装方式
- 管装
- 商品毛重
- 0.21062克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 36V | |
| 输出电压 | 0V~32V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 85dB | |
| 压差 | 300mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1mA | |
| 噪声 | 18uVrms | |
| 特性 | 短路保护；欠压锁定；过热保护；过流保护 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 输出极性 | 负极 | |
| 输出通道数 | 1 |
商品概述
LT3090是一款600mA的低压差负线性稳压器，可轻松并联使用，以增加输出电流或在表面贴装电路板上分散热量。该稳压器采用精密电流基准源，后接高性能轨到轨电压缓冲器，适用于需要精密输出、无需散热片的大电流、输出可调至零以及低压差的应用。该器件还可配置为三端浮动稳压器。
商品特性
- 输出电流：600mA
- 单电阻设置输出电压
- SET引脚电流50µA：初始精度±1%
- 可编程电流限制
- 正或负输出电流监测
- 可并联以实现更大电流和热量分散
- 低压差：300mV
- 低输出噪声：18µVRMS（10Hz至100kHz）
- 可配置为三端浮动稳压器
- 宽输入电压范围：–1.5V至–36V
- 轨到轨输出电压范围：0V至–32V
- 正/负关断逻辑或欠压锁定（UVLO）
- 可编程电缆压降补偿
- 负载调整率：1.2mV（1mA至600mA）
- 最小4.7µF输出电容即可稳定工作
- 使用陶瓷或钽电容时稳定
- 采用热增强型12引脚MSOP和10引脚0.75mm × 3mm × 3mm DFN封装
应用领域
- 开关电源后置稳压器
- 低噪声仪器和射频电源
- 坚固的工业电源
- 精密电源
