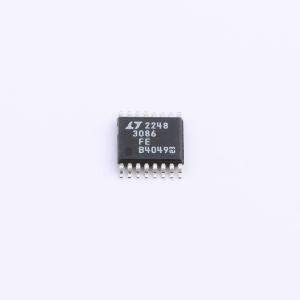

LT3086EFE#PBF

具监视和电缆压降补偿功能的 40V、2.1A 低压差可调线性稳压器

品牌名称: ADI(亚德诺)
商品型号: LT3086EFE#PBF
商品编号: C580035
商品封装: TSSOP-16-EP
包装方式: 管装
商品毛重: 0.14克(g)

商品参数

商品概述

LT3086是一款多功能、低压差、低噪声的2.1A线性稳压器，可在1.4V至40V的输入电源范围内工作。2.1A时的压差典型值为330mV。通过一个电阻即可将输出电压设置在0.4V至32V之间。在输入电压、负载和温度变化时，输出电压容差保证在±2%以内。使用陶瓷输出电容时，LT3086能保持稳定，最小电容值要求为10µF。 LT3086的可编程电缆压降补偿功能可消除因负载的电阻性连接而导致的输出电压误差。主/从配置允许将多个器件并联，以提供更高的负载电流并分散热量，且无需外部镇流电阻。输出电流和温度监测以及电源正常标志提供了系统诊断和调试功能。内部故障电路包括热关断和折返式限流功能。热限制和限流也可通过外部进行编程。封装形式包括散热增强型16引脚（5mm×4mm）DFN、16引脚TSSOP、7引脚DD-Pak和7引脚TO - 220。

商品特性

宽输入电压范围：1.4V至40V
一个电阻设置输出电压：0.4V至32V
输出电流：2.1A，在输入电压、负载和温度变化时容差为±2%
输出电流监测：|MON| = |OUT|/1000
带可编程热限制的温度监测
可编程电缆压降补偿
多个器件并联以提供更高电流
压差：330mV
一个电容实现输出软启动并降低噪声
低输出噪声：40µVRMS（10Hz至100kHz）
精密、可编程的外部限流
带可编程阈值的电源正常标志
陶瓷输出电容：最小10µF
关断时静态电流：<1µA
反接电池、反接电流和反接输出保护
提供5mm×4mm 16引脚DFN、16引脚TSSOP、7引脚DD - Pak和7引脚TO - 220封装

应用领域

可编程线性稳压器
开关电源后置稳压器
USB电源
高可靠性电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(95个/管，最小起订量 1045 个)

个

起订量：1045 个95个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	40V
	输出电压	400mV~32V
	输出电流	2.1A
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	540mV@(2.1A)

	属性	参数值
	静态电流(Iq)	-
	噪声	40uVrms
	特性	PG脚；过流保护；软启动；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
