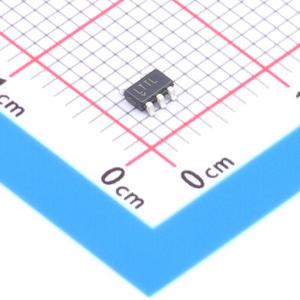

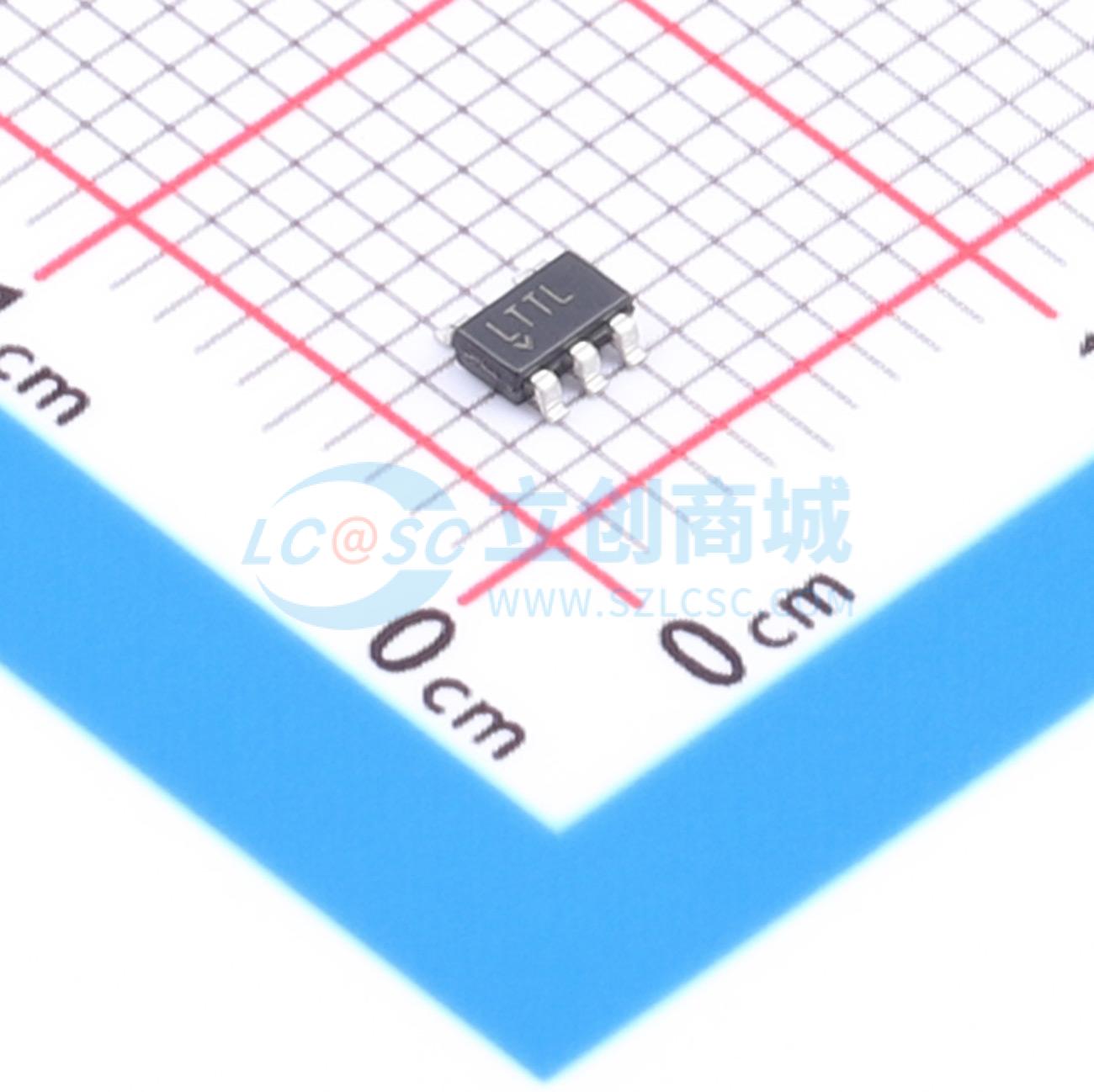

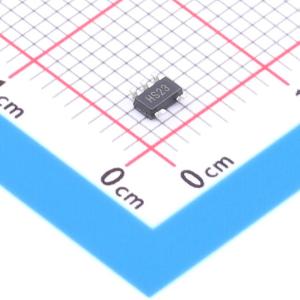

温馨提醒：图片仅供参考，商品以实物为准
LT1797IS5#TRMPBF
SOT-23 封装的 10MHz、轨至轨输入和输出准运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT1797是一款单位增益稳定的10MHz运算放大器，采用小型SOT - 23封装，可在所有总电压为2.7V至12V的单电源和双电源下工作。该放大器的静态电流为1mA，压摆率为2.25V/µs。LT1797的输入共模范围包含两个电源轨，非常适合用于电流检测应用
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT1797IS5#TRMPBF
- 商品编号
- C579909
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 2.25V/us | |
| 输入偏置电流(Ib) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 25nA | |
| 噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 96dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~12V | |
| 双电源(Vee~Vcc) | -5V~5V |
商品概述
LT1797是一款单位增益稳定的10MHz运算放大器，采用小型SOT-23封装，可在所有单极和分压电源上工作，总电压为2.7V至12V。该放大器静态电流为1mA，压摆率高达2.25V/µs。
LT1797的输入共模范围包括两个电源轨，使其非常适合电流检测应用。输入级包含相位反转保护，以防止输入超出电源范围时出现错误输出。输入引脚包含保护电阻，以防止输入超出电源范围时电流过大。
LT1797的输出可以摆动至V+的50mV和V–的8mV，而不会在任何一种情况下产生过大的电流。该放大器可以驱动高达25mA的负载，同时仍保持轨到轨能力。
LT1797运算放大器采用节省空间的5引脚SOT-23封装。
应用领域
- 便携式仪器
- 轨到轨缓冲放大器
- 低压信号处理
- 驱动 A/D 转换器
- 电池供电系统
