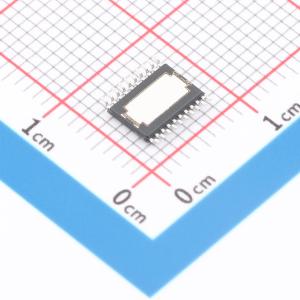

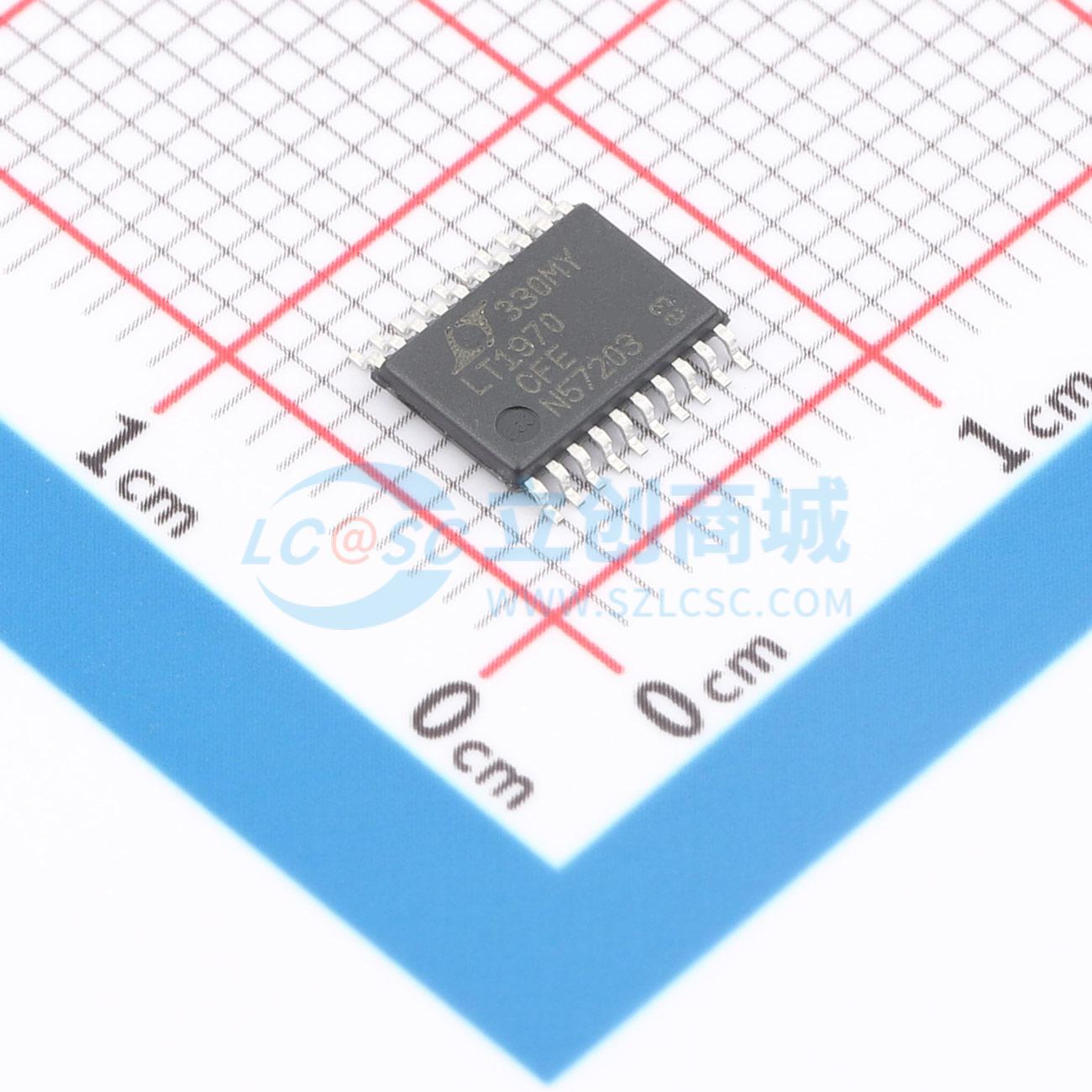

LT1970CFE#TRPBF

具可调精准电流限值的 500mA 功率运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1970是一款±500mA功率运算放大器，具备精确的外部可控电流限制功能。独立的控制电压可对源电流和灌电流限制检测阈值进行编程，精度达2%。可通过添加外部功率晶体管来提升输出电流
品牌名称: ADI(亚德诺)
商品型号: LT1970CFE#TRPBF
商品编号: C579967
商品封装: TSSOP-20-EP
包装方式: 编带
商品毛重: 0.250167克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	36V
	轨到轨	-
	增益带宽积(GBP)	3.6MHz
	输入失调电压(Vos)	200uV
	输入失调电压温漂(Vos TC)	4uV/℃
	压摆率(SR)	1.6V/us
	输入偏置电流(Ib)	160nA

	属性	参数值
	输入失调电流(Ios)	100nA
	噪声密度(eN)	15nV/√Hz@1kHz
	共模抑制比(CMRR)	105dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	7mA
	输出电流	500mA
	工作温度	0℃~+70℃
	单电源	5V~36V
	双电源(Vee~Vcc)	5V~36V

商品概述

LT1970是一款±500mA功率运算放大器，具备精确的外部可控限流功能。独立的控制电压可对源电流和灌电流的限流检测阈值进行编程，精度达2%。通过添加外部功率晶体管，可提升输出电流。该电路可采用单电源或双电源供电，总电源电压范围为5V至36V。在正常工作时，输入级电源和输出级电源相互连接（VCC连接V+，VEE连接V-）。为降低功耗，可使用独立的低电压轨为输出级（V+、V-）供电。该放大器为单位增益稳定，增益带宽积为3.6MHz，压摆率为1.6V/µs。限流电路在VCSRC或VCSNK控制输入与放大器输出之间具有2MHz的响应速度。集电极开路状态标志可指示限流电路的激活情况，以及放大器的热关断状态。使能逻辑输入在拉低时可将放大器置于低功耗、高阻抗输出状态。热关断和±800mA固定限流功能可在故障条件下保护芯片。 LT1970采用20引脚TSSOP封装，底部带有导热铜底板，便于散热。

商品特性

最小输出电流±500mA
源电流和灌电流限制可独立调节
限流精度2%
支持单电源或双电源供电
关断/使能控制输入
集电极开路状态标志：灌电流限制、源电流限制、热关断
故障安全限流和热关断
压摆率1.6V/µs
增益带宽积3.6MHz
快速限流响应：带宽2MHz
规定温度范围：-40℃至85℃
提供20引脚TSSOP封装

应用领域

自动测试设备
实验室电源
电机驱动器
热电冷却器驱动器
