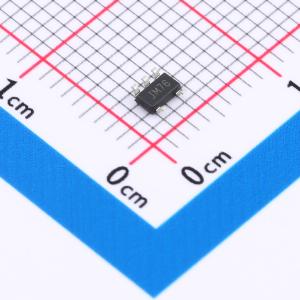

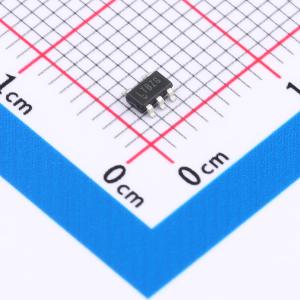

温馨提醒：图片仅供参考，商品以实物为准

LT1931AIS5#TRMPBF

1.2MHz/2.2MHz 反相 DC/DC 转换器（ThinSOT 封装）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ThinSOT 封装的 1.2MHz 负输出 DC/DC 转换器
品牌名称: ADI(亚德诺)
商品型号: LT1931AIS5#TRMPBF
商品编号: C579931
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.43克(g)

商品参数

商品概述

LT1931/LT1931A是反相SOT - 23电流模式DC/DC转换器。这两款器件均包含一个1A集成开关，可在小尺寸封装内实现大电流输出。LT1931的开关频率为1.2MHz，而LT1931A的开关频率为2.2MHz。这些高开关频率允许使用高度为2mm或更小的小型低成本电容器和电感器。LT1931能够在5V电源下提供350mA的 - 5V输出或150mA的 - 12V输出，而LT1931A使用显著更小的电感器即可在300mA下提供 - 5V输出。这两款器件均是更高功率LT1611应用的简单引脚兼容升级版。 LT1931/LT1931A采用双电感器反相拓扑结构，可对输入侧和输出侧电流进行滤波。使用陶瓷输出电容器时，可实现接近1mVP - P的极低输出电压纹波。固定频率开关确保输出干净，无电荷泵解决方案中常见的低频噪声。在大负载阶跃期间，低阻抗输出保持在标称值的1%以内。36V开关允许VIN至VOUT的压差高达34V。 LT1931/LT1931A采用5引脚ThinSOT封装。

商品特性

固定频率1.2MHz/2.2MHz工作
极低噪声：1mVP - P输出纹波
5V输入下350mA的 - 5V输出
5V输入下150mA的 - 12V输出
使用小型表面贴装元件
宽输入范围：2.6V至16V
低关断电流：<1μA
低VCESAT开关：1A时为400mV
与LT1611引脚兼容
薄型（1mm）ThinSOT封装

应用领域

磁盘驱动器磁阻（MR）磁头偏置
数码相机CCD偏置
LCD偏置
砷化镓场效应晶体管（GaAs FET）偏置
本地低噪声/低阻抗负电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	2.45V~16V
	输出电压	-34V~-1.255V
	输出电流	1A
	开关频率	2.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反相式
	静态电流(Iq)	8mA
	开关管(内置/外置)	内置
	输出类型	可调
