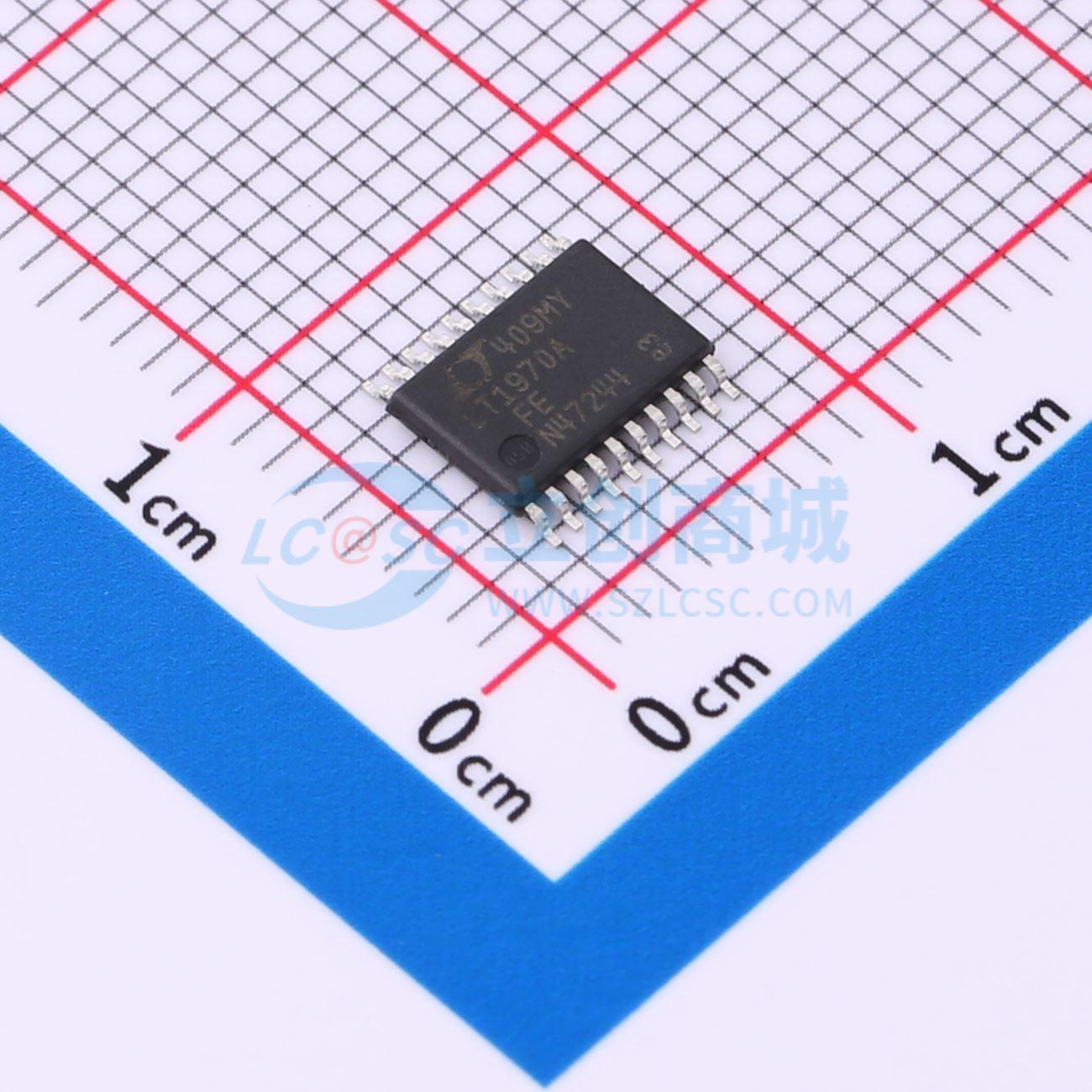

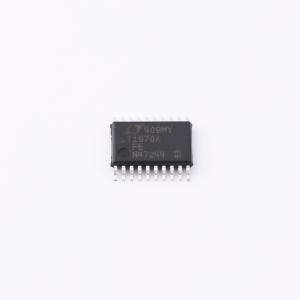

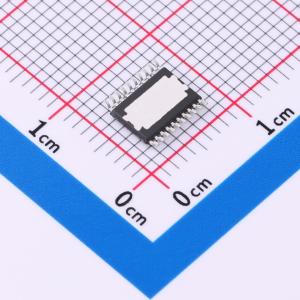

温馨提醒：图片仅供参考，商品以实物为准

LT1970AIFE#PBF

具可调精准电流限值的 500mA 功率运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1970A是一款±500mA功率运算放大器，具备精确的外部可控限流功能。独立的控制电压可对源电流和灌电流限制检测阈值进行编程，精度达1%。通过添加外部功率晶体管，可提升输出电流
品牌名称: ADI(亚德诺)
商品型号: LT1970AIFE#PBF
商品编号: C579965
商品封装: TSSOP-20-175mil
包装方式: 管装
商品毛重: 0.09克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	36V
	轨到轨	-
	增益带宽积(GBP)	3.6MHz
	输入失调电压(Vos)	200uV
	输入失调电压温漂(Vos TC)	10uV/℃
	压摆率(SR)	1.6V/us
	输入偏置电流(Ib)	160nA

	属性	参数值
	输入失调电流(Ios)	100nA
	噪声密度(eN)	15nV/√Hz@1kHz
	共模抑制比(CMRR)	105dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	7mA
	输出电流	800mA
	工作温度	-40℃~+85℃
	单电源	5V~36V
	双电源(Vee~Vcc)	5V~36V

商品概述

LT1970A 是一款 ±500mA 的电源运算放大器，具有精确的外部控制电流限制。独立的控制电压以 1% 的精度编程上拉和下沉电流限制感应阈值。可以通过添加外部功率晶体管来提升输出电流。

该电路可使用 5V 至 36V 的总电源电压的单电源或分电源运行。在正常操作中，输入级电源和输出级电源连接在一起（VCC 连接到 V+，VEE 连接到 V–）。为了降低功耗，可以从独立的、较低电压的电源轨为输出级（V+、V–）供电。该放大器具有单位增益稳定性，增益带宽积为 3.6MHz，压摆率为 1.6V/µs。LT1970A 可以直接驱动容性和感性负载。

开集电极状态标志指示电流限制电路激活，以及放大器的热关断。使能逻辑输入在拉低时将放大器置于低功耗、高阻抗输出状态。热关断和 ±800mA 固定电流限制可在故障条件下保护芯片。

LT1970A 封装在具有导热铜底板的 20 引脚 TSSOP 封装中，以方便散热。
