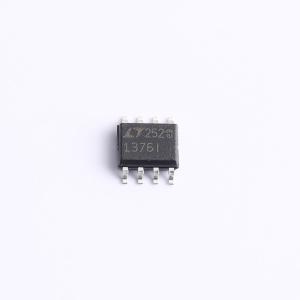

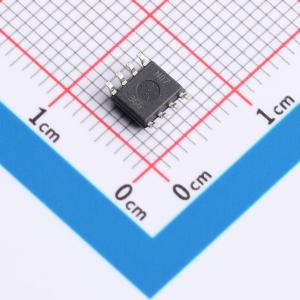

温馨提醒：图片仅供参考，商品以实物为准

LT1376IS8#PBF

1.5A、500kHz 降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1375/LT1376是500kHz的单片降压型开关稳压器。芯片内集成了一个1.5A开关，以及所有必要的振荡器、控制和逻辑电路。高开关频率可大幅减小外部元件的尺寸
品牌名称: ADI(亚德诺)
商品型号: LT1376IS8#PBF
商品编号: C579733
商品封装: SO-8
包装方式: 管装
商品毛重: 0.4克(g)

商品参数

商品概述

LT1375/LT1376是500kHz的单片降压模式开关稳压器。芯片上集成了一个1.5A开关，以及所有必要的振荡器、控制和逻辑电路。高开关频率可大幅减小外部元件的尺寸。该拓扑采用电流模式，具有快速瞬态响应和良好的环路稳定性。提供固定输出电压和可调输出电压两种类型。采用特殊的高速双极工艺和全新设计技术，可在高开关频率下实现高效率。通过利用输出为电路提供偏置，并使用电源升压电容使功率开关饱和，可在较宽的输出电流范围内保持高效率。两款器件的关断信号均可将电源电流降至20µA。LT1375可通过逻辑电平输入实现580kHz至900kHz的外部同步。 LT1375/LT1376采用标准的8引脚PDIP和SO封装，以及热阻更低的16引脚熔合引脚SO封装。提供完整的逐周期短路保护和热关断功能。使用标准的表面贴装外部元件，包括电感器和电容器。

商品特性

恒定500kHz开关频率
采用全表面贴装元件
电感器尺寸减小至5µH
易于同步
饱和开关设计：0.4Ω
有效电源电流：2.5mA
关断电流：20µA
逐周期电流限制

应用领域

便携式计算机
电池供电系统
电池充电器
分布式电源

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~25V
	输出电压	2.42V~21.5V
	输出电流	1.5A
	开关频率	460kHz~540kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
