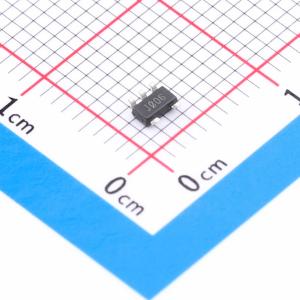

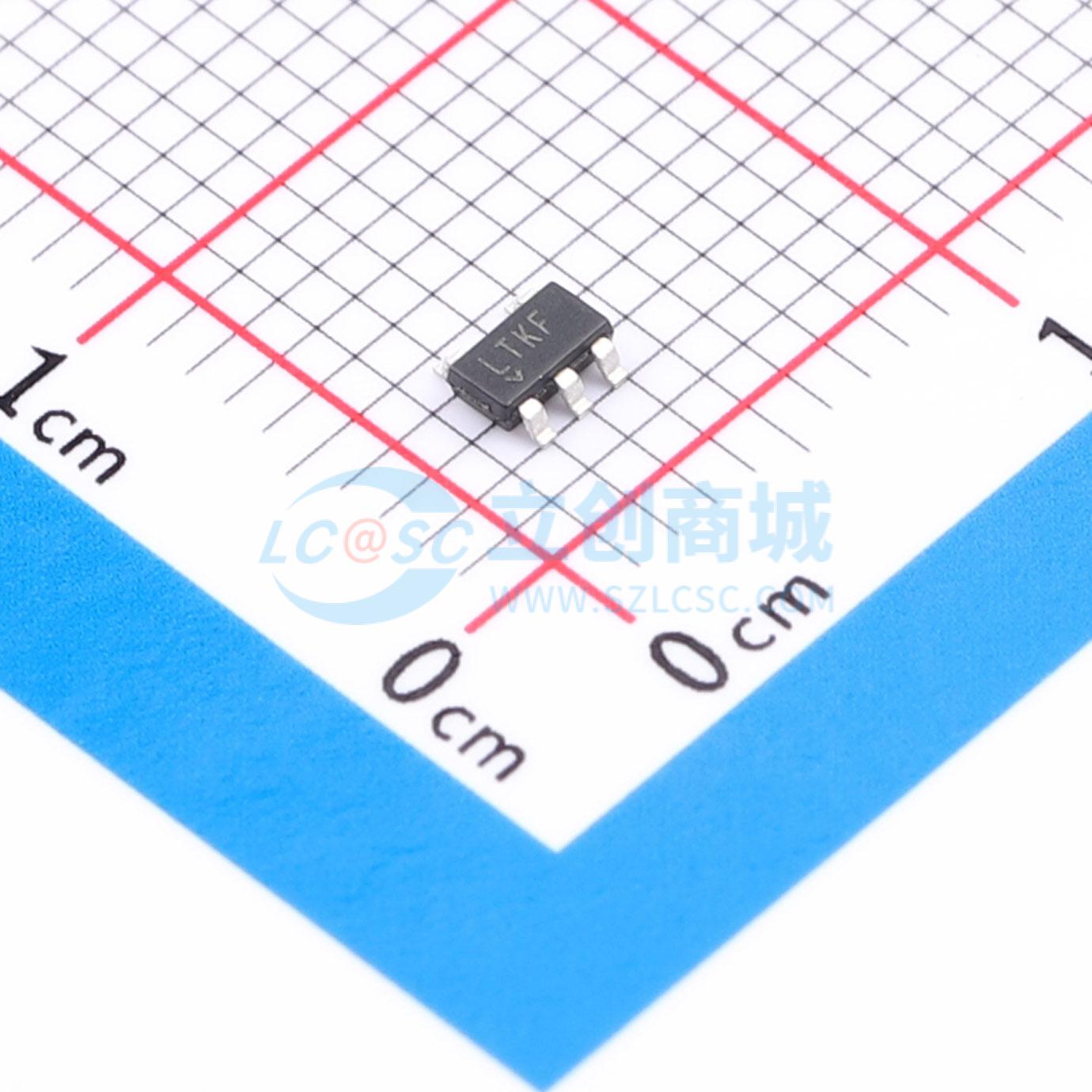

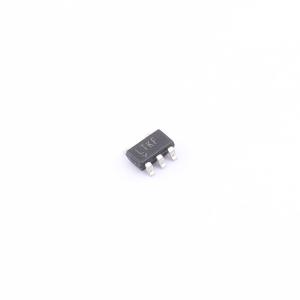

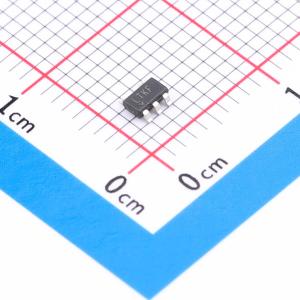

温馨提醒：图片仅供参考，商品以实物为准

LT1617ES5#TRMPBF

采用 SOT-23 封装的微功率负输出 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1617/LT1617 - 1 是采用 5 引脚 SOT - 23 封装的微功耗反相 DC/DC 转换器。LT1617 专为更高功率系统设计，电流限制为 350mA，输入电压范围为 1.2V 至 15V；而 LT1617 - 1 适用于低功率和单节电池应用，电流限制为 100mA，扩展后的输入电压范围为 1V 至 15V。
品牌名称: ADI(亚德诺)
商品型号: LT1617ES5#TRMPBF
商品编号: C579782
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.043032克(g)

商品参数

商品概述

LT1617/LT1617-1 是采用5引脚SOT-23封装的微功率反相DC/DC转换器。LT1617 适用于更高功率系统，具有350mA的电流限制和1.2V至15V的输入电压范围，而LT1617-1则适用于低功率和单电池应用，具有100mA的电流限制和1V至15V的扩展输入电压范围。除此之外，这两种器件在功能上是等效的。两种器件在无负载时的静态电流仅为20μA，在关断模式下进一步降低到0.5μA。一种限流、固定关断时间控制方案节省了工作电流，从而在广泛的负载电流范围内实现高效率。36V开关允许轻松生成高达-34V的高压输出，而无需使用昂贵的变压器。LT1617的短关断时间为400ns，允许使用小型、低轮廓的电感器和电容器来减小空间占用和成本，特别适合于对空间敏感的便携式应用。

商品特性

低静态电流：工作模式下20μA，关断模式下<1μA
可在低至1V的V_IN下工作
低Vcesat开关：300mA时为250mV
使用小型表面贴装元件
高输出电压：高达–34V
微型5引脚SOT-23封装

应用领域

LCD 偏压
手持计算机
电池备份
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	1.2V~15V
	输出电压	-34V~-1.2V
	输出电流	350mA
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反相式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	-
