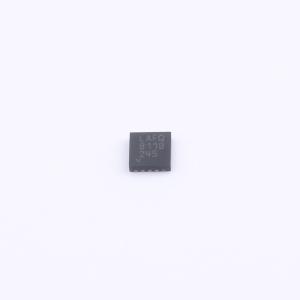

LT1618EDD#PBF

恒定电流/恒定电压 1.4MHz 升压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1618升压型DC/DC转换器将传统的电压反馈环路与独特的电流反馈环路相结合，可作为恒流、恒压源工作。这款固定频率的电流模式开关稳压器的输入电压范围很宽，为1.6V至18V，其1.4MHz的高开关频率允许使用体积小巧、外形低矮的电感器和电容器。电流检测电压设定为50mV，可通过IADJ引脚进行调节
品牌名称: ADI(亚德诺)
商品型号: LT1618EDD#PBF
商品编号: C579784

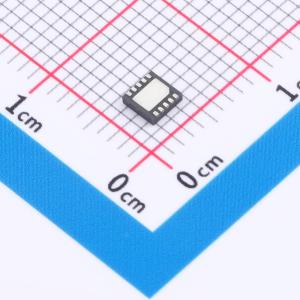

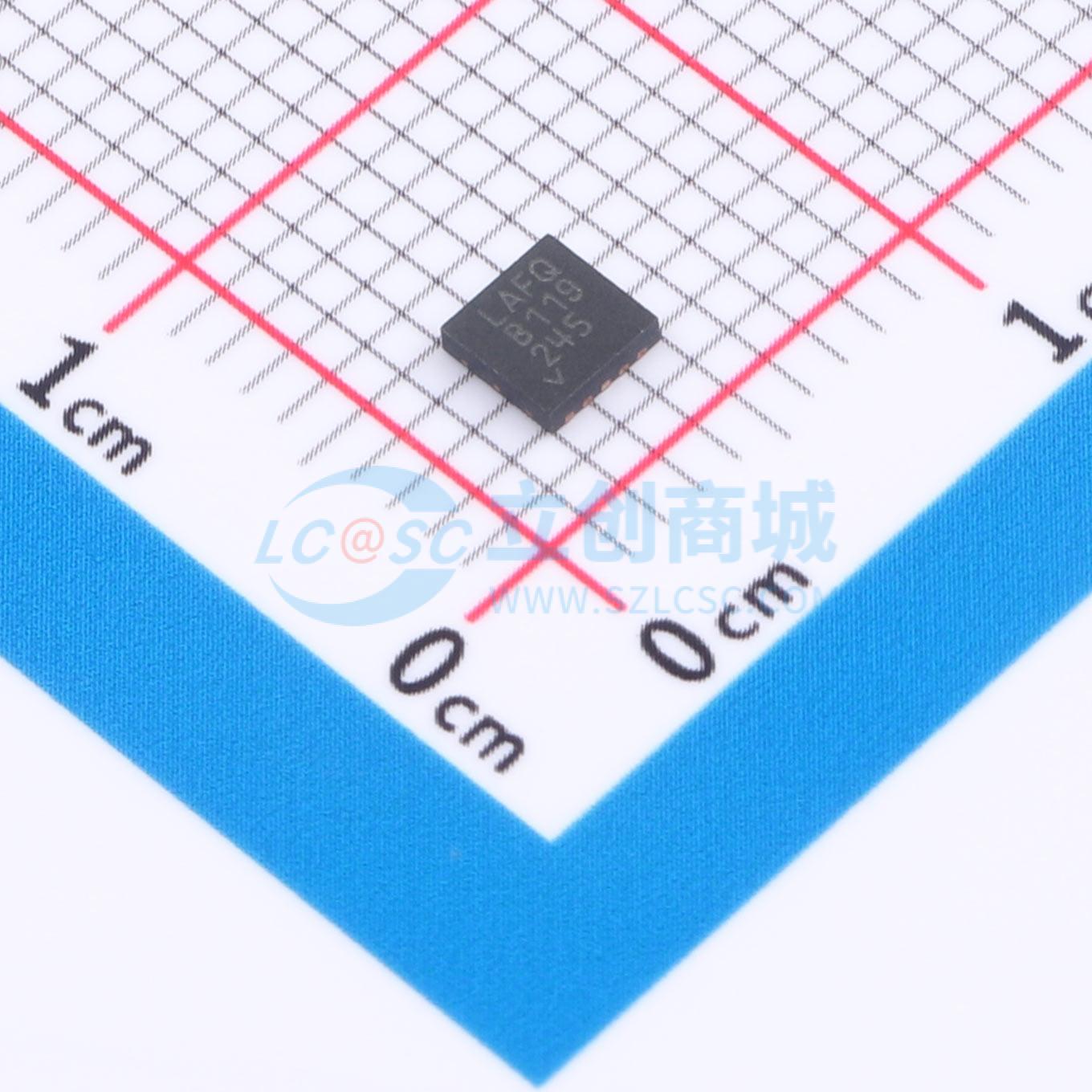

商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.116728克(g)

商品参数

商品概述

LT1618升压型DC/DC转换器将传统的电压反馈环路与独特的电流反馈环路相结合，可作为恒流、恒压源工作。这款固定频率的电流模式开关稳压器的输入电压范围宽，为1.6至18V，1.4MHz的高开关频率允许使用小型、薄型的电感器和电容器。电流检测电压设定为50mV，可通过IADJ引脚进行调节。 LT1618采用10引脚（3mm×3mm）外露焊盘DFN和10引脚MSOP封装，为恒流应用提供了完整的解决方案。

商品特性

精确的输入/输出电流控制：全温度范围内±5%
精确的输出电压控制：±1%
宽VIN范围：1.6至18V
1.4MHz开关频率
高输出电压：最高达35V
低VCESAT开关：1A时为200mV
提供（3mm×3mm×0.8mm）10引脚DFN和10引脚MSOP封装

应用领域

LED背光驱动器
USB供电的升压/SEPIC转换器
输入电流受限的升压/SEPIC转换器
电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.6V~18V
	输出电压	1.263V~36V
	输出电流	1.5A
	开关频率	1.25MHz~1.6MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	1.8mA
	开关管(内置/外置)	内置
	输出类型	可调
