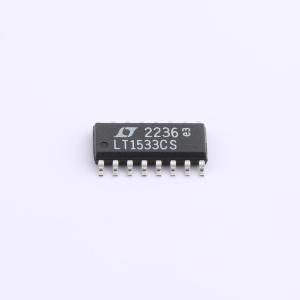

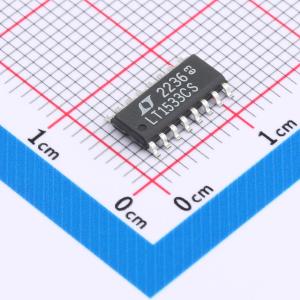

LT1533CS#PBF

超低噪声 1A 开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种新型开关稳压器，旨在减少传导和辐射电磁干扰（EMI）。通过提供对输出开关压摆率的用户控制，实现超低噪声和 EMI。电压和电流压摆率可独立编程，以优化开关谐波含量与效率。可将高频谐波功率降低多达 40dB，而效率损失很小
品牌名称: ADI(亚德诺)
商品型号: LT1533CS#PBF
商品编号: C579773
商品封装: SO-16
包装方式: 管装
商品毛重: 0.364克(g)

商品参数

商品概述

LT1533是一款新型开关稳压器，旨在降低传导和辐射电磁干扰（EMI）。通过让用户控制输出开关的转换速率，可实现超低噪声和低EMI。电压和电流转换速率可独立编程，以优化开关谐波含量与效率的平衡。LT1533可将高频谐波功率降低多达40dB，而效率仅有微小损失。 LT1533采用双输出开关电流模式架构，针对低噪声拓扑进行了优化。该IC包含两个1A功率开关，以及所有必要的振荡器、控制和保护电路。独特的误差放大器电路可同时调节正电压和负电压。内部振荡器可与外部时钟同步，以便更精确地定位开关谐波。保护功能包括逐周期电流限制保护、欠压锁定和热关断。低最小电源电压和关断期间的低电源电流使LT1533非常适合便携式应用。该器件也可强制进入50%占空比模式，用于非稳压应用。LT1533采用16引脚窄体SO封装。

商品特性

大幅降低传导和辐射EMI（典型应用中<100μV峰 - 峰）
低开关谐波含量
独立控制开关电压和电流转换速率
两个1A限流功率开关
可调节正电压和负电压
振荡器频率范围为20kHz至250kHz
易于与外部时钟同步
宽输入电压范围：2.7V至23V
低关断电流：典型值为12μA
比传统开关稳压器更易于布局
对于非稳压应用，输出可强制为50%占空比

应用领域

精密仪器系统
工业自动化隔离电源
医疗仪器
无线通信
单板数据采集系统

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~23V
	输出电压	-
	输出电流	1A
	开关频率	250kHz
	工作温度	0℃~+100℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	推挽式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
