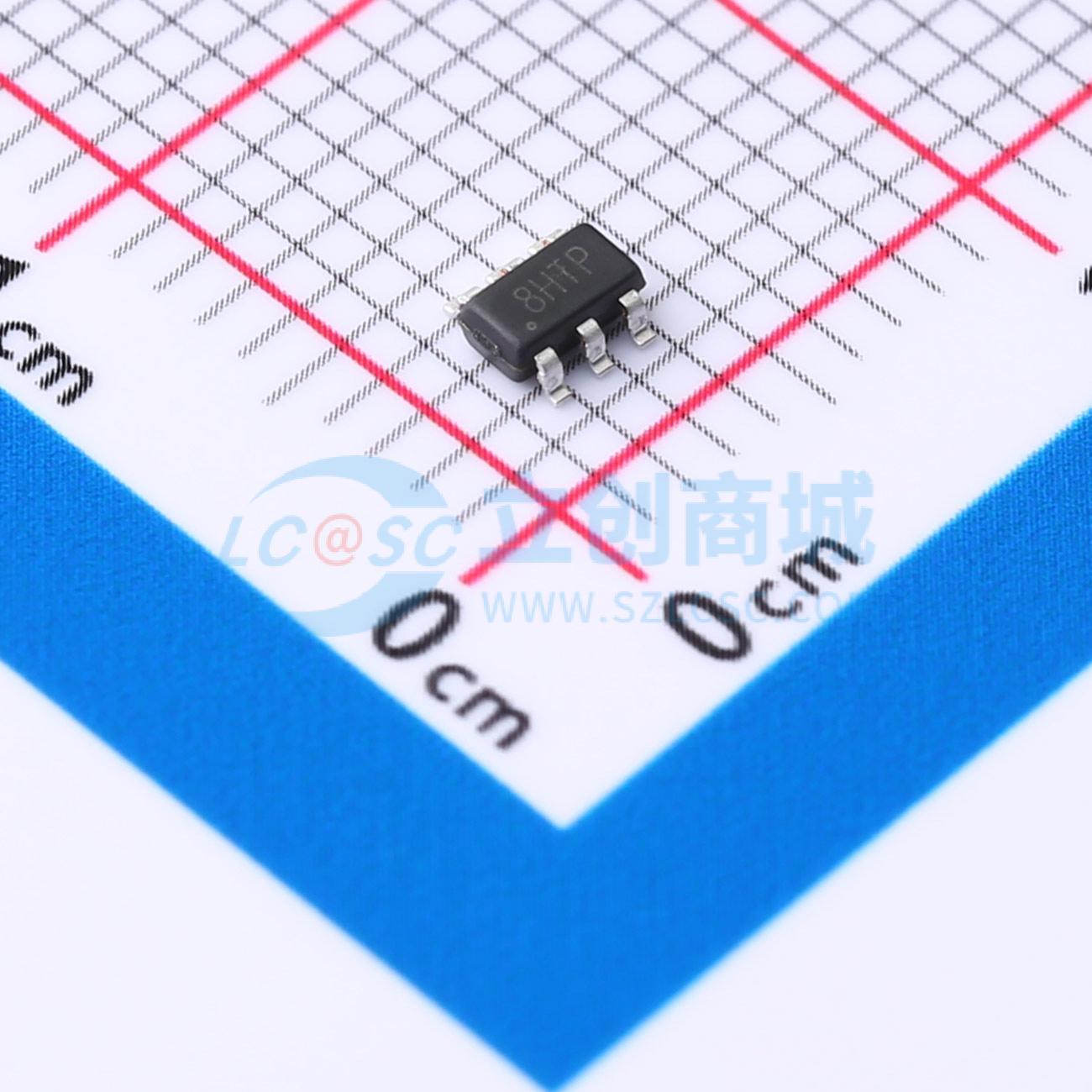

TP6841S6-1
40V 0.8A 800kHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP6841S6是一款同步降压转换器,输入电压范围为4.5V至40V,最大输出电流为800mA,开关频率为800kHz。该芯片具有高效率、内置两个N通道MOSFET、无需外部肖特基二极管、斜坡补偿电流模式控制、稳定的低ESR陶瓷输出电容器、输入欠压锁定、短路保护、热关断、浪涌电流限制和软启动等功能。工作温度范围为-40°C至+125°C,采用6引脚SOT23-6L封装。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP6841S6-1
- 商品编号
- C5310934
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | - | |
| 输出电流 | 800mA | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TP6841S6是一款电流模式单片降压开关稳压器。TP6841S6的输入电压范围为4.5V~40V，通过两个集成N沟道MOSFET可提供800mA的连续输出电流。内部同步功率开关无需使用外部肖特基二极管即可实现高效率。在轻负载情况下，稳压器以低频运行，以保持高效率和低输出纹波。电流模式控制可实现紧密的负载瞬态响应和逐周期电流限制。 TP6841S6具备短路保护、热保护、电流失控保护和输入欠压锁定功能，确保了其可靠性。 TP6841S6采用6引脚SOT23-6L封装，使用最少的外部元件即可提供紧凑的解决方案。
商品特性
- 分布式电源系统
- 汽车系统
- 高压电源转换
- 工业电源系统
- 电池供电系统
