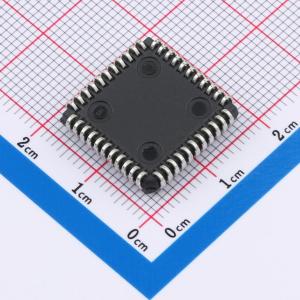

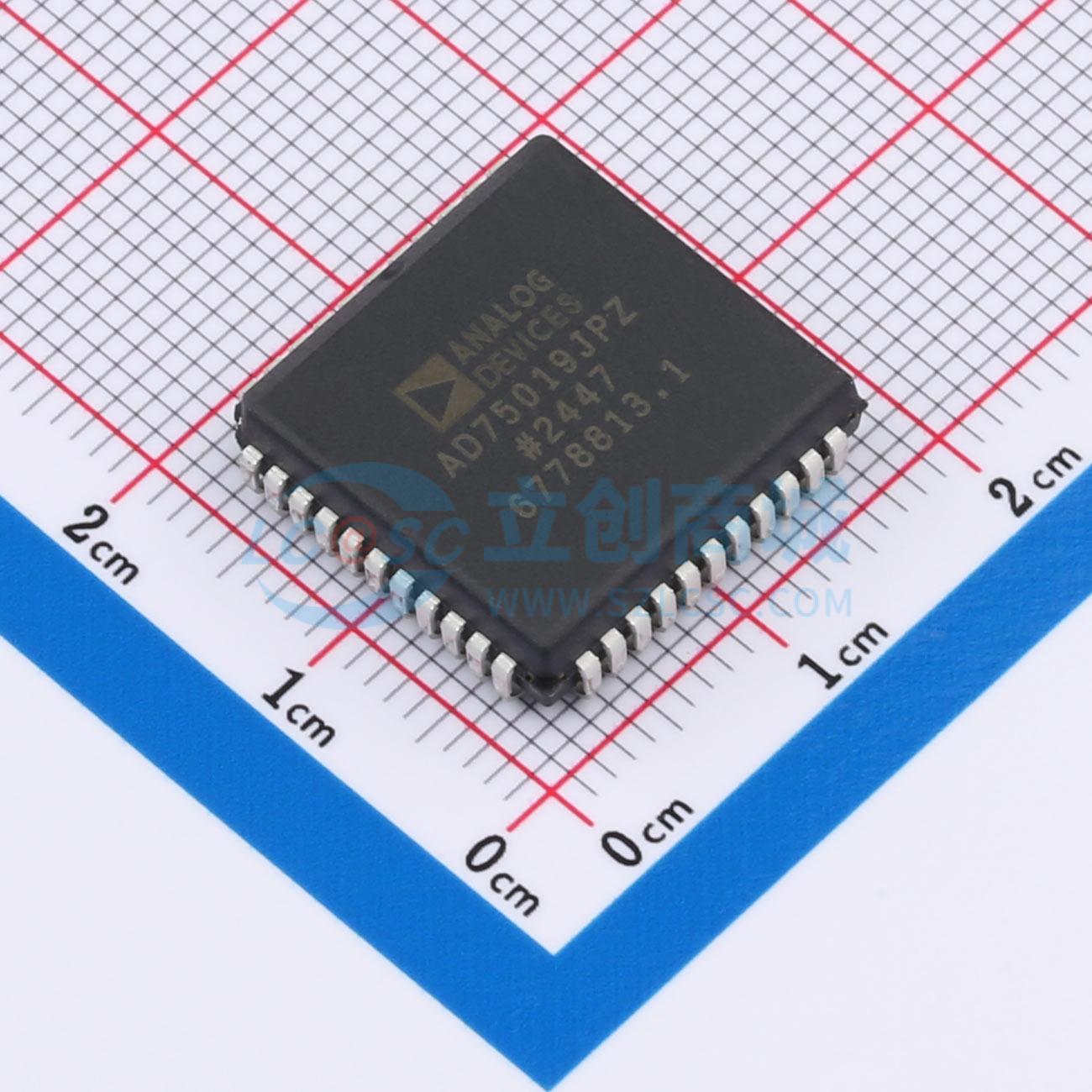

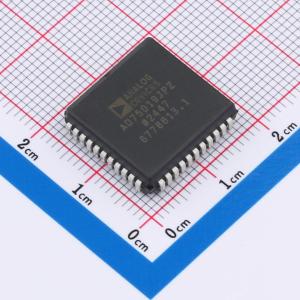

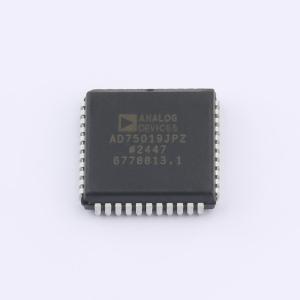

AD75019JPZ实物图
  • AD75019JPZ商品缩略图
  • AD75019JPZ商品缩略图
  • AD75019JPZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD75019JPZ

内置以16 X 16阵列排列的256个模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
内置以16X16阵列排列的256个模拟开关
品牌名称
ADI(亚德诺)
商品型号
AD75019JPZ
商品编号
C578445
商品封装
PLCC-44(16.6x16.6)​
包装方式
管装
商品毛重
3.9克(g)

商品参数

属性参数值
商品目录模拟开关-特殊用途
应用模拟
通道数1
带宽20MHz
属性参数值
工作电压9V~25.2V
导通电阻(Ron)300Ω
工作温度-25℃~+85℃

商品概述

AD75019包含一个16×16阵列的256个模拟开关。任意x或y引脚均可作为输入或输出。任意或所有X端子均可被编程为连接到任意或所有y端子。这些开关能够处理幅度高达电源轨的信号,典型导通电阻为150 Ω。 数据通过SIN输入进行串行加载,并通过SCLK时钟信号输入到片上256位移位寄存器。当所有开关设置编程完成后,数据通过PCLK传输到一组256个锁存器中。串行移位寄存器是动态的,因此最小时钟频率为20 kHz。最大时钟频率为5 MHz,允许最短52 μs的加载时间。开关控制锁存器是静态的,只要通电就会保持其数据。 若要扩展阵列中的开关数量,可级联多个AD75019。SOUT输出是移位寄存器的末端,可连接到下一个AD75019的SIN输入。 AD75019采用BiMOS II工艺制造。这种外延BiCMOS工艺的特点是使用CMOS器件实现低失真开关,使用双极型器件实现ESD保护。

商品特性

  • 16×16阵列中的256个开关
  • 宽信号范围:可达24 V或± 12 V电源轨
  • 低导通电阻:典型值200 Ω
  • TTL/CMOS/微处理器兼容控制线路
  • 串行输入简化接口
  • 串行输出允许级联以增加通道数量
  • 低功耗:静态功耗z mW
  • 紧凑的44引脚PLCC封装

数据手册PDF
