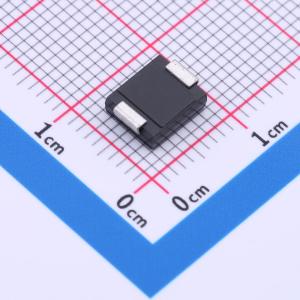

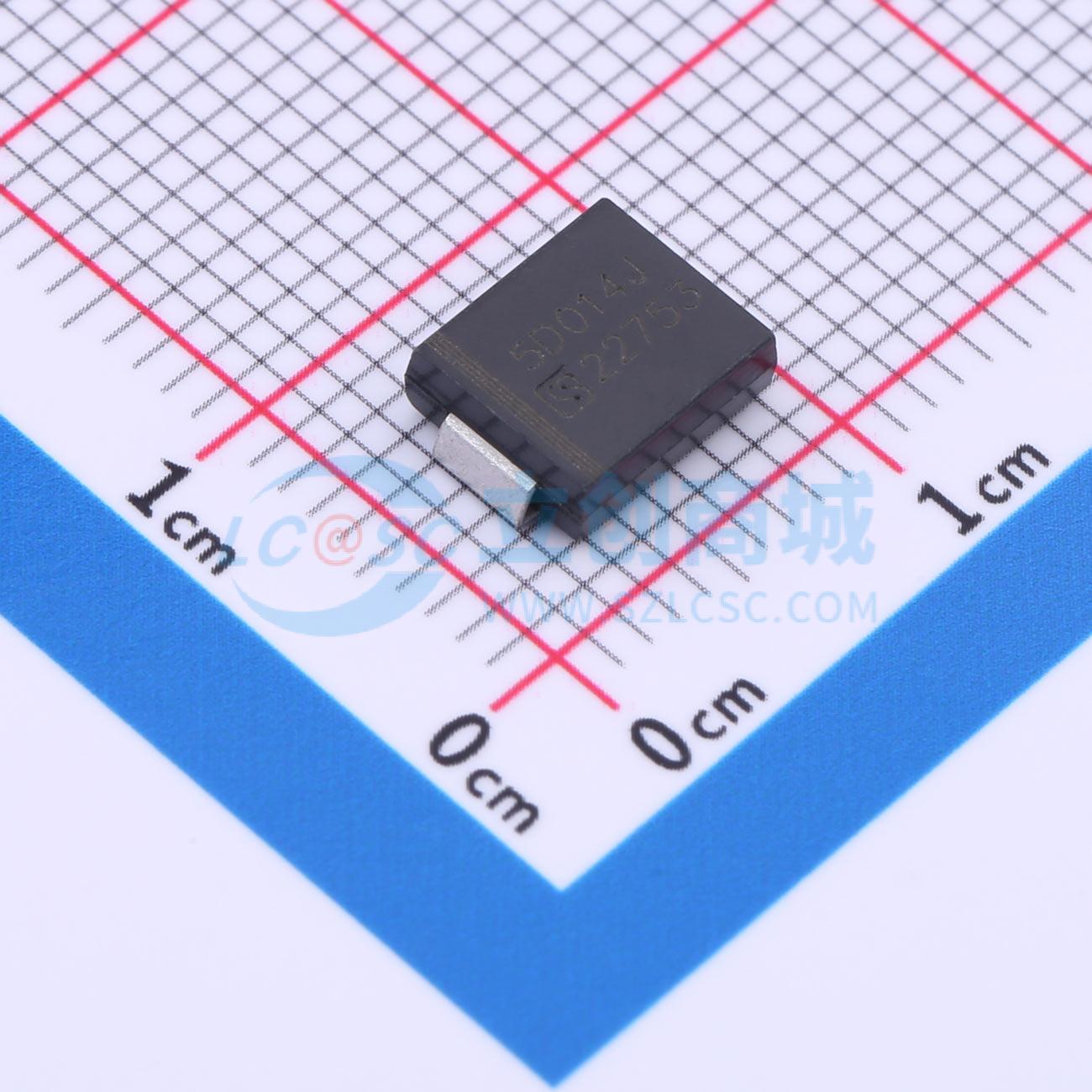

温馨提醒：图片仅供参考，商品以实物为准
5.0SMDJ14A
单向TVS 14V截止 峰值浪涌电流：30.6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工规TVS 保护器件 防静电 响应速度快
- 品牌名称
- SCME(晟驰微)
- 商品型号
- 5.0SMDJ14A
- 商品编号
- C5307536
- 商品封装
- DO-214AB
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 14V | |
| 钳位电压 | 29.2V | |
| 峰值脉冲电流(Ipp) | 30.6A@8/20us | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 17.2V | |
| 反向电流(Ir) | 200uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 在10/1000μs波形下，具有5000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 出色的钳位能力
- 对于超过元件额定值的电流事件，典型故障模式为短路状态
- 塑料封装的阻燃等级符合UL-94标准的V-0级
- 符合J-STD-020标准的MSL 1级，引线框架最大峰值温度为260℃
应用领域
- TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、直流电源线总线和其他电路的瞬态电压钳位保护。
