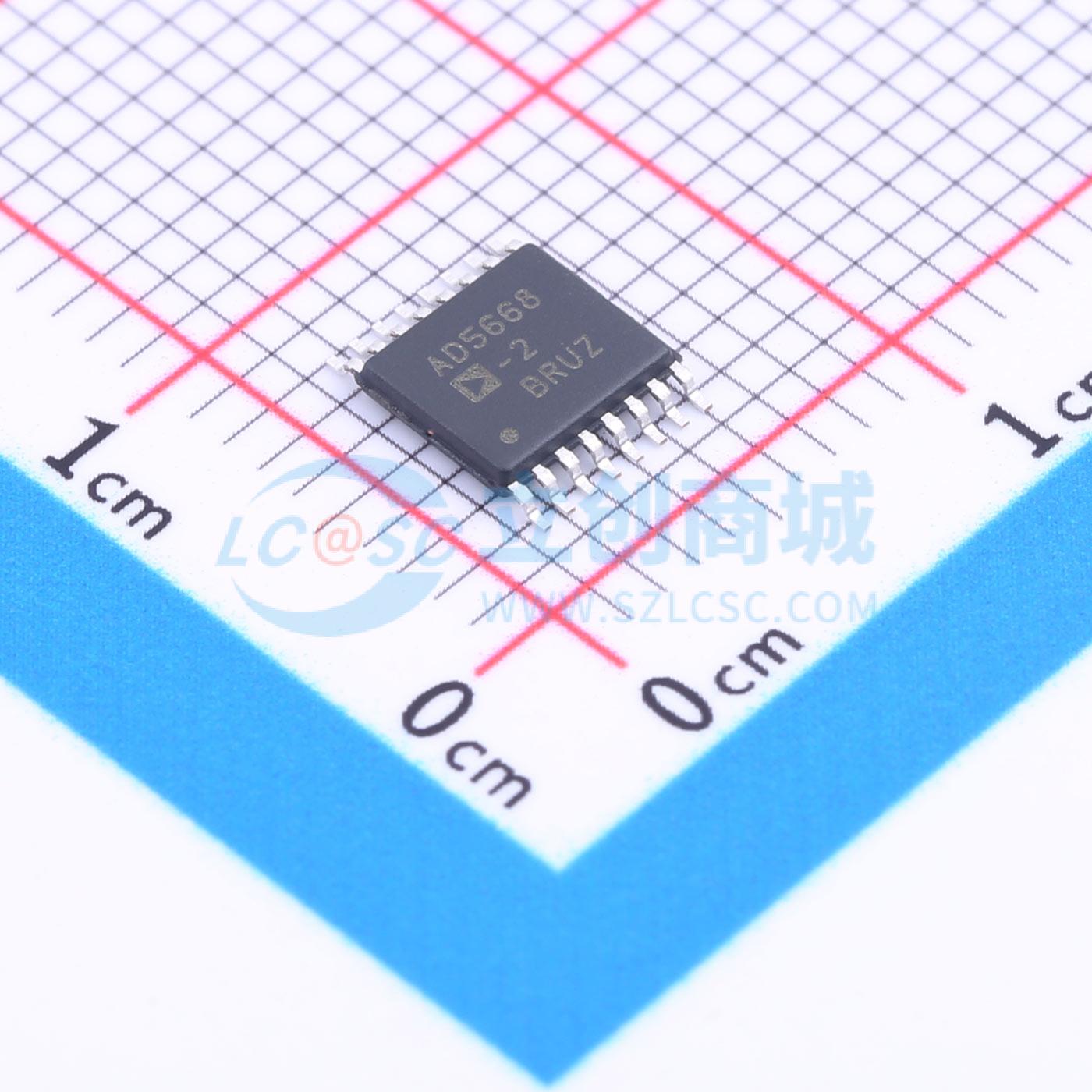

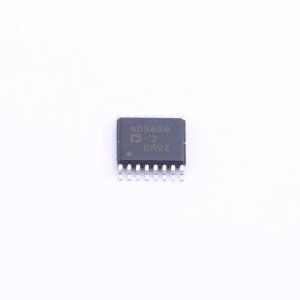

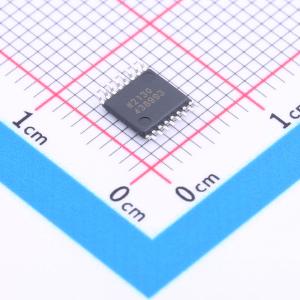

AD5668BRUZ-2REEL7

AD5628/AD5648/AD5668分别是低功耗、8通道、12/14/16位缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。AD5668和AD5628提供4 mm×4 mm LFCSP和16引脚TSSOP两种封装，AD5648提供14引脚和16引脚TSSOP两种封装。 AD5628/AD5648/AD5668内置一个片内基准电压源，内部增益为2。AD5628-1/AD5648-1/AD5668-1内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD5628-2/AD5648-2/AD5668-2和AD5668-3内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以使用外部基准电压源。内部基准电压源通过软件写入使能。 上述器件内置一个上电复位电路，确保DAC上电后输出0 V(AD5628-1/AD5648-1/AD5668-1、AD5628-2/AD5648-2/AD5668-2)或中间电平(AD5668-3)并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立关断特性，在关断模式下，器件在5 V时的功耗降至400 nA，并提供软件可选输出负载。利用LDAC功能可以同时更新所有DAC的输出，用户也可以选择要同时更新的DAC通道。另外还有一个异步CLR功能，可以将所有DAC更新至一个用户可编程的编码：零电平、中间电平或满量程。 AD5628/AD5648/AD5668采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

• 低功耗、小尺寸、引脚兼容的8通道DAC
  • AD5668：16位
  • AD5648：14位
  • AD5628：12位
• 14引脚/16引脚TSSOP、16引脚LFCSP和16引脚WLCSP封装
• 1.25 V/2.5 V、5 ppm/ºC片内基准电压源
• 关断模式下的功耗：400 nA(5 V)，200 nA(3 V)
• 2.7 V至5.5 V电源供电
• 通过设计保证单调性
• 上电复位至零电平或中间电平
• 3种关断功能
• 硬件LDAC和LDAC覆盖功能
• CLR功能，清零至可编程编码
• 轨到轨工作
• 8通道、12/14/16位DAC
• 上电复位至0 V或中间电平
• 关断功能。关断模式下，3 V时DAC的典型功耗为200 nA，5 V时为400 nA

• 过程控制
• 数据采集系统
• 便携式电池供电仪表
• 数字增益和失调电压调整
• 可编程电压源和电流源
• 可编程衰减器
