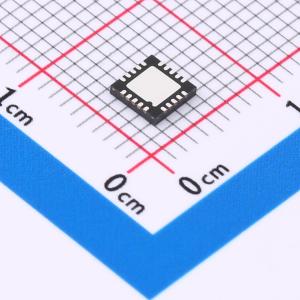

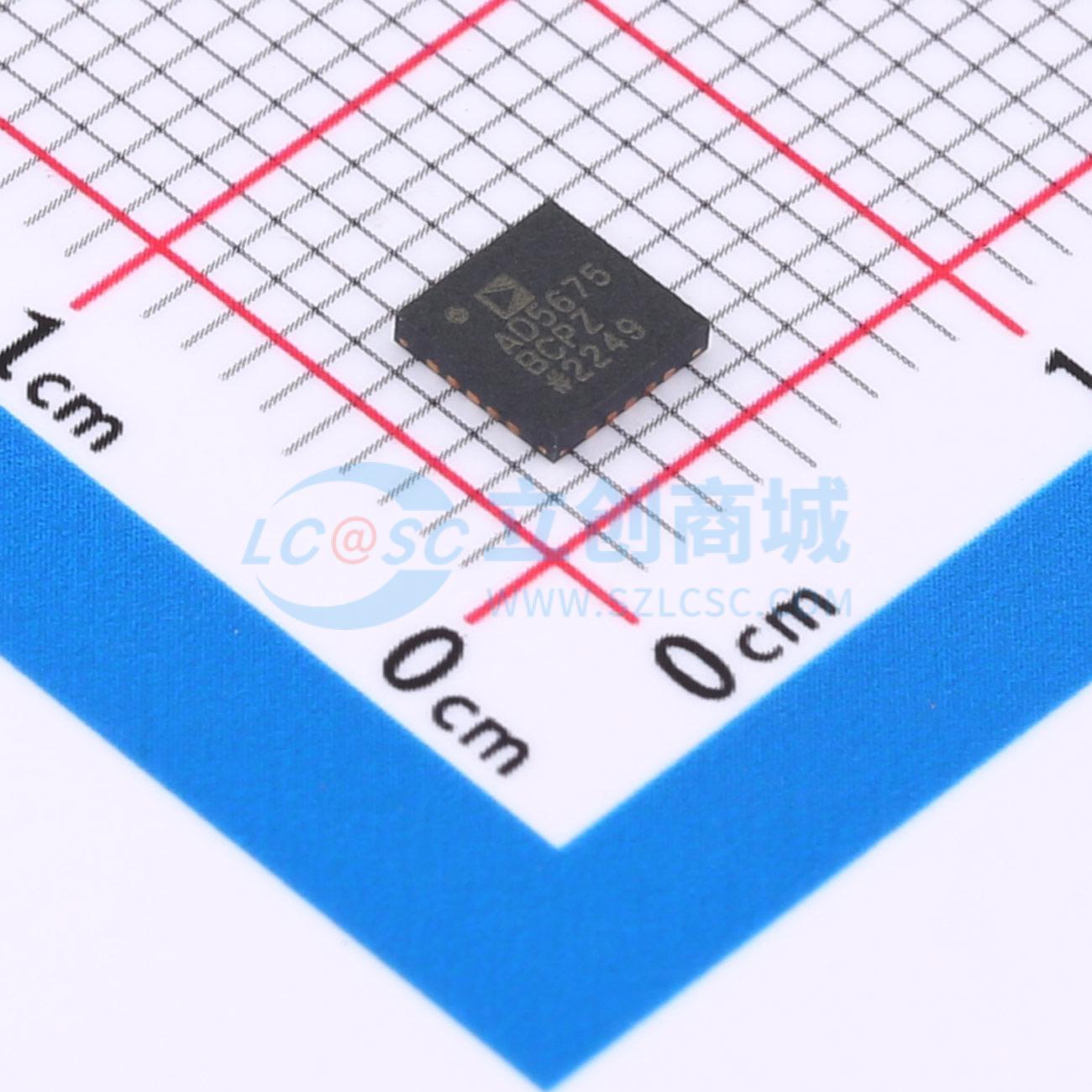

AD5675BCPZ-REEL7
AD5675八通道16bitnanoDAC+数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD5675是一款低功耗、八通道、16位缓冲电压输出数模转换器（DAC）。该设备包括一个增益选择引脚，提供全量程输出为VRer（增益=1）或2 × VRer（增益=2）。该设备在2.7 V至5.5 V单电源下工作，并保证单调性。AD5675采用20引脚TSSOP和LFCSP封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5675BCPZ-REEL7
- 商品编号
- C578269
- 商品封装
- LFCSP-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 8 | |
| 接口类型 | I2C | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 5us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 3LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 400kHz | |
| 静态电流 | 1uA |
商品概述
AD5675是一款低功耗、八通道、16位缓冲电压输出数模转换器（DAC）。该器件包含一个增益选择引脚，可提供V_REF（增益 = 1）或2×V_REF（增益 = 2）的满量程输出。该器件采用2.7 V至5.5 V单电源供电，设计上保证单调特性。AD5675提供20引脚TSSOP和LFCSP封装。上电复位电路和RSTSEL引脚确保DAC输出在上电时归零或处于中间量程，并保持该状态直到进行有效写入操作。AD5675具备掉电模式，掉电模式下典型电流消耗可降至1 μA。AD5675采用通用的两线串行接口，时钟速率最高可达400 kHz，还包含一个VLOGIC引脚，适用于1.62 V至5.5 V逻辑电平。
商品特性
- 高性能
- 高相对精度（INL）：16位时最大±3 LSB
- 总未调整误差（TUE）：最大为满量程范围（FSR）的±0.14%
- 失调误差：最大±1.5 mV
- 增益误差：最大为满量程范围（FSR）的±0.06%
- 宽工作范围
- -40℃至+125℃温度范围
- 2.7 V至5.5 V电源电压
- 易于实现
- 用户可选择增益为1或2（GAIN引脚/位）
- 1.8 V逻辑兼容性
- I2C兼容串行接口
- 符合RoHS标准的20引脚TSSOP和LFCSP封装
应用领域
- 光收发器
- 基站功率放大器
- 过程控制（PLC输入/输出卡）
- 工业自动化
- 数据采集系统
