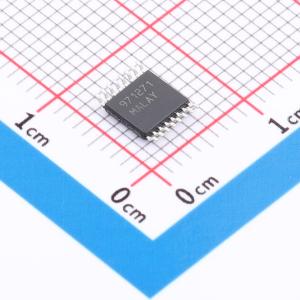

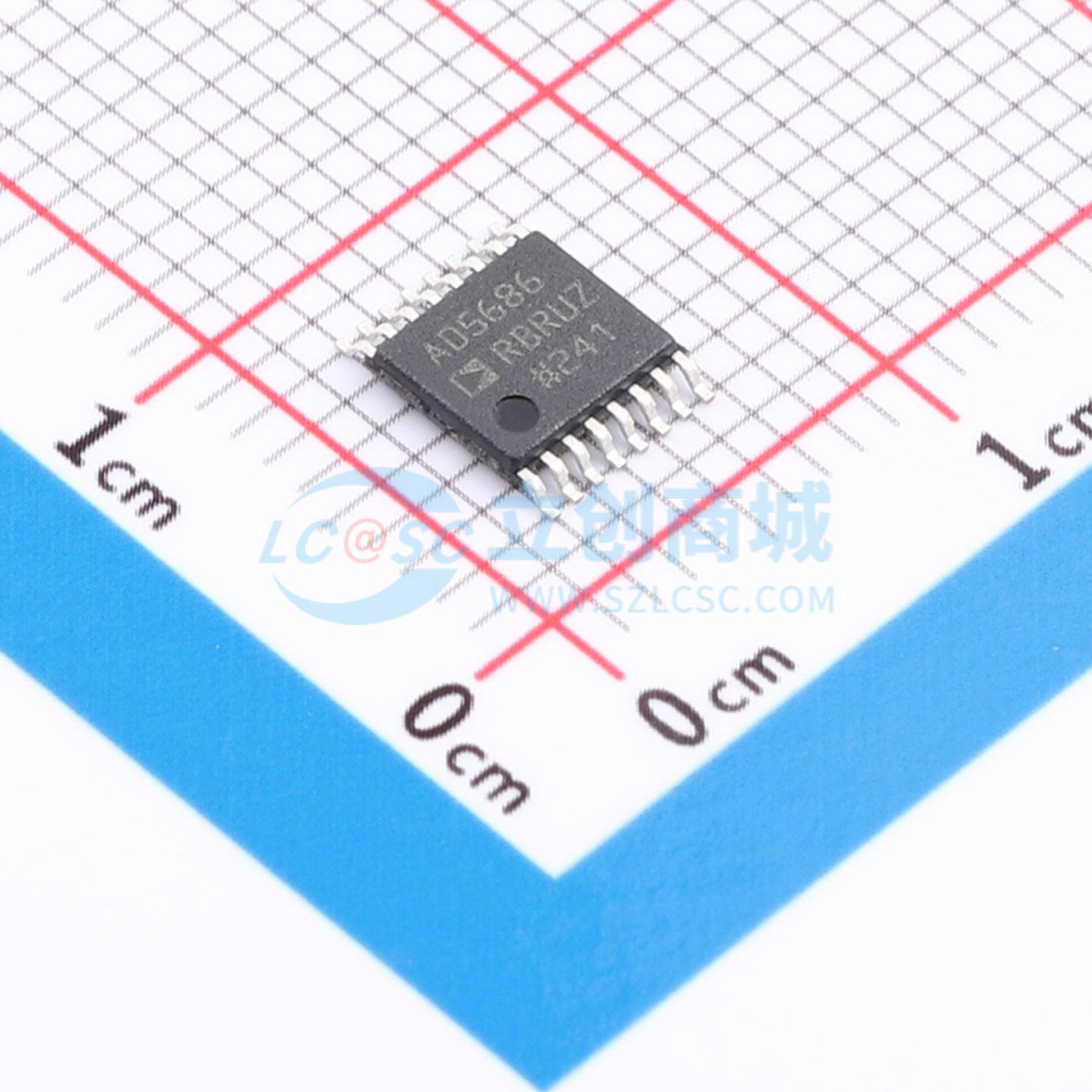

AD5686RBRUZ

AD5686R/AD5685R/AD5684R均属于nanoDAC+系列，分别是低功耗、四通道、16/14/12位缓冲电压输出DAC，内置2.5 V、2 ppm/°C内部基准电压源(默认使能和增益选择引脚，满量程输出为2.5 V(增益 = 1)或5 V(增益 = 2)。这些器件均采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。提供3 mm×3 mm LFCSP和TSSOP封装。 AD5686R/AD5685R/AD5684R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。 AD5686R/AD5685R/AD5684R采用多功能SPI接口，时钟速率最高达50 MHz，并均包含一个为1.8 V/3 V/5 V逻辑电平准备的ΔVLOGIC引脚。

• 高相对精度(INL)：16位时最大±z LSB
• 低漂移2.5 V基准电压源：2 ppm/°C (典型值)
• 小型封装：3 mm×3 mm、16引脚LFCSP
• 总不可调整误差(TUE)：±0.1% FSR(最大值)
• 失调误差：±1.5 mV (最大值)
• 增益误差：±0.1% FSR(最大值)
• 高驱动能力：20 mA，0.5 V(供电轨)
• 用户可选增益：1或2(GAIN引脚)
• 复位到零电平或中间电平(RSTSEL引脚)
• 1.8 V逻辑兼容
• 带回读或菊花链的50 MHz SPI
• 低毛刺：0.5 nV - s
• 鲁棒的HBM(额定值为±4 k)和FICDM ESD(额定值为1.5 kV)性能
• 低功耗：3.3 mW (3 V)
• 2.7 V至5.5 V电源供电
• 温度范围：-40°C至+105°C

• 光收发器
• 基站功率放大器
• 过程控制(PLC I/O卡)
• 工业自动化
• 数据采集系统
