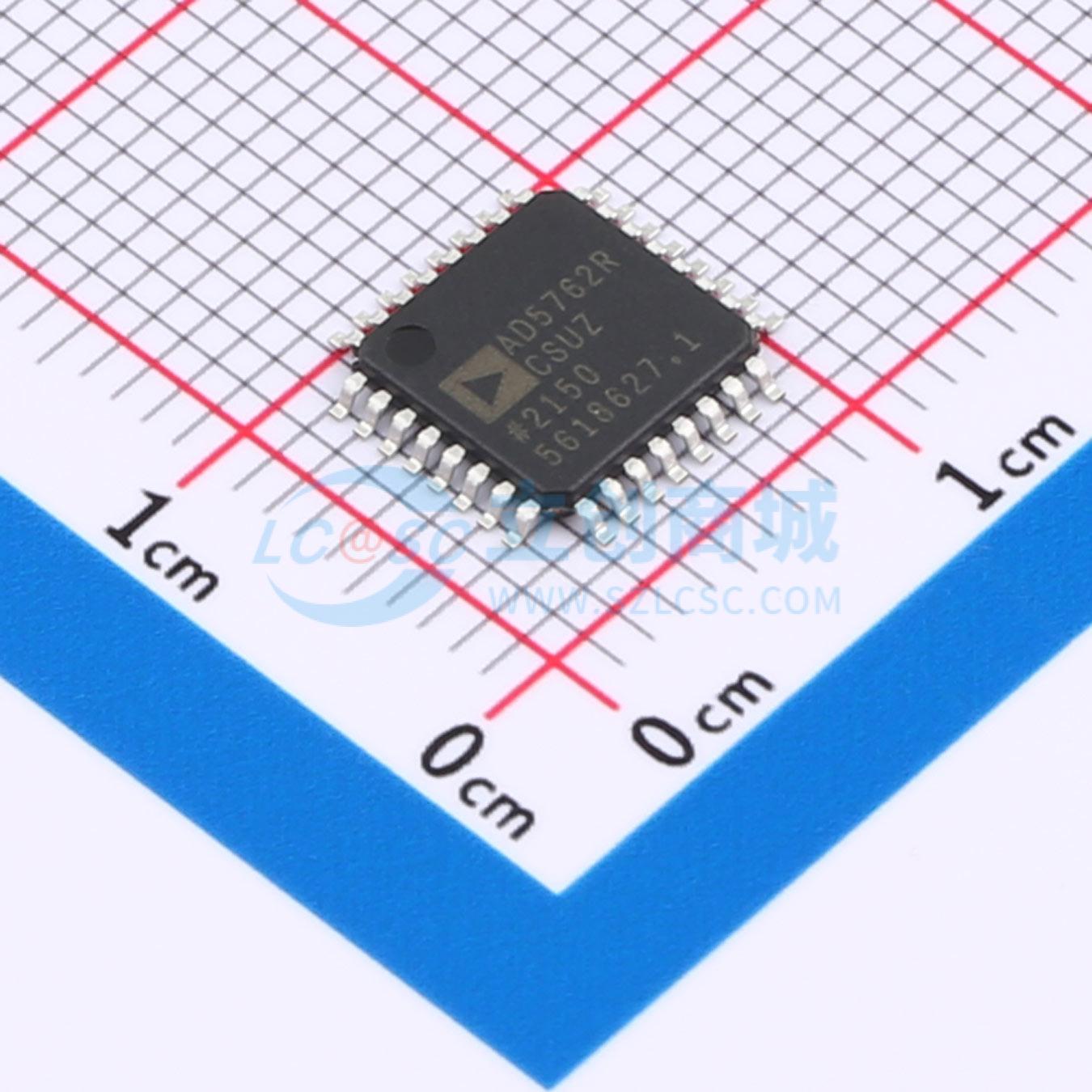

AD5762RCSUZ

完整的双通道、16位、高精度、串行输入、双极电压输出DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 完整的双通道、16位、高精度、串行输入、双极性电压输出DAC
品牌名称: ADI(亚德诺)
商品型号: AD5762RCSUZ
商品编号: C578292
商品封装: TQFP-32(7x7)
包装方式: 托盘
商品毛重: 0.15克(g)

商品参数

商品概述

AD5762R是一款双路、16位、串行输入、双极性电压输出DAC，工作电源电压范围为±11.4 V至±16.5 V。标称满量程输出范围为±10 V。AD5762R集成了输出放大器、基准缓冲器和专有的上电/掉电控制电路。该器件还具备一个通过串行接口编程的数字输入/输出端口和一个模拟温度传感器。每个通道都集成了数字失调和增益调节寄存器。 AD5762R是一款高性能转换器，可保证单调性，积分非线性（INL）为±1 LSB，噪声低，建立时间为10 μs。AD5762R内置一个5 V基准源，基准源的温度系数最大为10 ppm/℃。在上电过程中，当电源电压变化时，VOUTx通过低阻抗路径钳位至0 V。 AD5762R采用串行接口，时钟速率最高可达30 MHz，与DSP和微控制器接口标准兼容。双缓冲功能允许同时更新所有DAC。输入编码可编程为补码或偏移二进制格式。异步清零功能可根据所使用的编码将所有DAC寄存器清零至双极性零或零刻度。AD5762R非常适合闭环伺服控制和开环控制应用。

应用领域

工业自动化
开环/闭环伺服控制
过程控制
数据采集系统
自动测试设备
汽车测试与测量
高精度仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	2
	接口类型	SPI；QSPI
	工作电压	11.4V~16.5V
	稳定时间	8us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	30MHz
