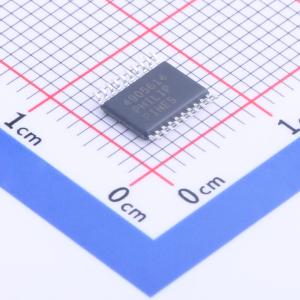

AD5791BRUZ
1 ppm, 20位，±1 LSB INL，电压输出DAC
- 描述
- 1ppm、20位、±1 LSB INL、电压输出DAC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5791BRUZ
- 商品编号
- C578299
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 20位 | |
| 通道数 | 1 | |
| 接口类型 | SPI；QSPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 1us | |
| 输出类型 | 电压-非缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 基准电压源温漂 | 50ppb/℃ | |
| 数据速率 | 35MHz | |
| 静态电流 | 4.2mA |
商品概述
AD5791是一款单通道20位无缓冲电压输出数模转换器（DAC），可在最高±33 V的双极性电源下工作。AD5791的正参考输入范围为5 V至VDD - 2.5 V，负参考输入范围为VSS + 2.5 V至0 V。AD5791的相对精度指标最大为±1 LSB，且在±1 LSB最大差分非线性（DNL）指标下可保证单调工作。 该器件采用灵活的三线串行接口，时钟速率最高可达35 MHz，兼容标准串行外设接口（SPI）、QSPI、MICROWIRE和DSP接口标准。器件内置上电复位电路，可确保DAC输出上电至0 V，并处于已知的输出阻抗状态，且在对器件进行有效写入操作之前一直保持该状态。器件具备输出钳位功能，可使输出处于确定的负载状态。
商品特性
- 1 ppm分辨率
- 1 ppm积分非线性（INL）
- 7.5 nV/√Hz噪声谱密度
- 0.19 LSB长期线性稳定性
- < 0.05 ppm/℃温度漂移
- 1 µs建立时间
- 1.4 nV·s毛刺脉冲
- 工作温度范围：-40℃至+125℃
- 20引脚TSSOP封装
- 宽电源电压范围，最高可达±16.5 V
- 35 MHz施密特触发数字接口
- 1.8 V兼容数字接口
应用领域
- 医疗仪器
- 测试与测量
- 工业控制
