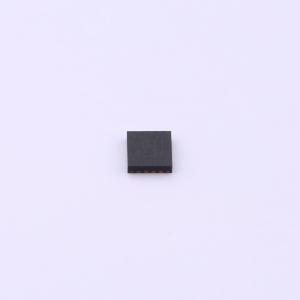

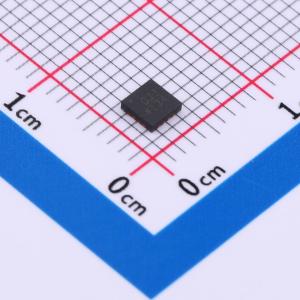

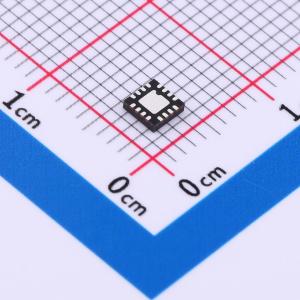

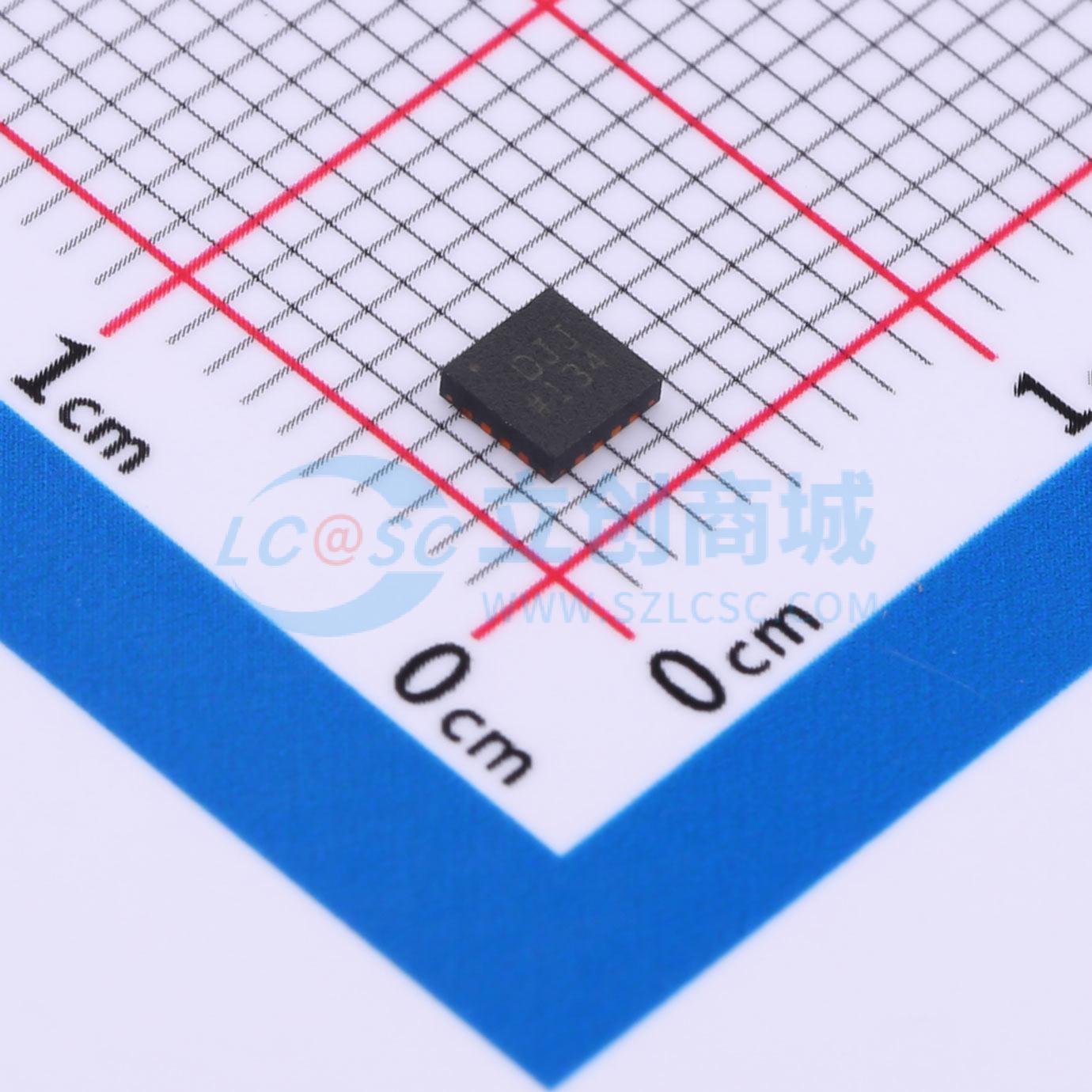

AD5686BCPZ-RL7

AD5686/AD5684 是低功耗、四路、16/12 位缓冲电压输出 DAC。这些器件包含一个增益选择引脚，可提供 2.5 V（增益 = 1）或 5 V（增益 = 2）的满量程输出。所有器件均采用 2.7 V 至 5.5 V 单电源供电，设计上保证单调，且增益误差小于 0.1% FSR，失调误差性能小于 1.5 mV。这些器件提供 3 mm × 3 mm LFCSP 和 TSSOP 封装。 AD5686/AD5684 还集成了上电复位电路和 RSTSEL 引脚，可确保 DAC 输出在上电时归零量程或中间量程，并保持该电平，直到进行有效写入。每个器件都具备逐通道掉电功能，在掉电模式下，当电源电压为 3 V 时，可将器件的电流消耗降至 4 μA。 AD5686/AD5684 采用通用的 SPI 接口，时钟速率最高可达 50 MHz，所有器件均包含一个用于 1.8 V/3 V/5 V 逻辑的 VLOGIC 引脚。

• 高相对精度（INL）：16 位时最大 ±z LSB
• 超小封装：3 mm×3 mm、16 引脚 LFCSP
• 总未调整误差（TUE）：最大 ±0.1% FSR
• 失调误差：最大 ±1.5 mV
• 增益误差：最大 ±0.1% FSR
• 高驱动能力：距离电源轨 0.5 V 时为 20 mA
• 用户可选增益 1 或 2（GAIN 引脚）
• 复位至零量程或中间量程（RSTSEL 引脚）
• 1.8 V 逻辑兼容
• 支持回读或菊花链的 50 MHz SPI
• 低毛刺：0.5 nV·s
• 低功耗：3 V 时为 1.8 mW
• 2.7 V 至 5.5 V 电源供电
• -40℃ 至 +105℃ 工作温度范围

• 数字增益和失调调整
• 可编程衰减器
• 过程控制（PLC I/O 卡）
• 工业自动化
• 数据采集系统
