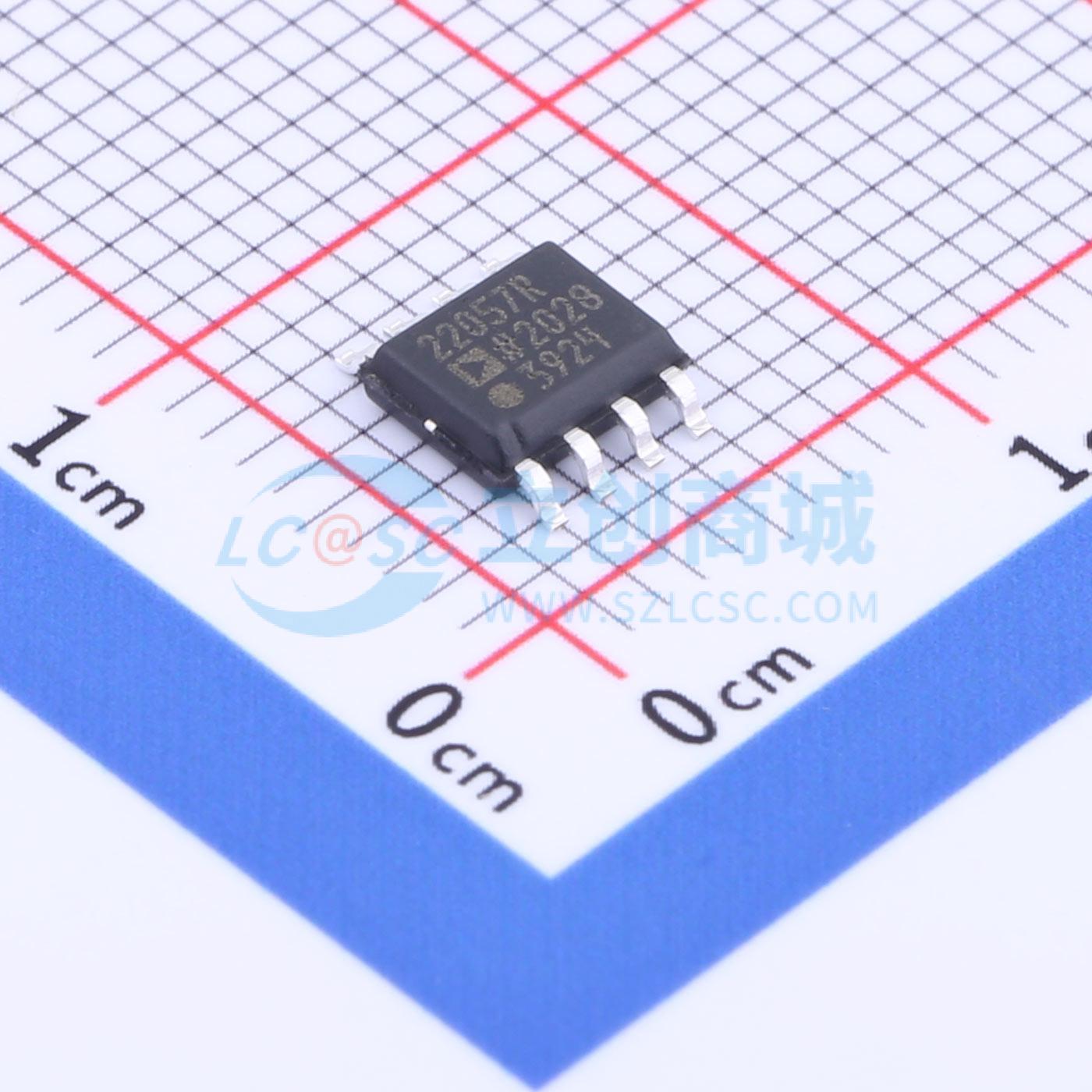

温馨提醒：图片仅供参考，商品以实物为准

AD22057RZ-RL

单电源传感器接口放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是单电源差分放大器，用于放大和低通滤波来自具有大共模电压源的小差分电压（通常在增益为 40 时为 100mV FS）。可使用 3.0V 至 36V 的电源电压。使用 5V 电源时，输入共模范围从地以下扩展到 +24V，并且能很好地抑制这种共模电压。这是通过在输入端使用特殊的电阻衰减器实现的，该衰减器经过激光微调，具有非常高的差分平衡。还提供了可选的低通滤波和增益调整功能。精确的中值偏移功能允许放大双极性信号。
品牌名称: ADI(亚德诺)
商品型号: AD22057RZ-RL
商品编号: C577958
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

AD22057是用于放大和低通滤波具有大共模电压源的小差分电压（通常在增益40时FS为100 mV）的单电源差动放大器。可以使用从+3.0 V到+36 V的供电电压。输入共模范围可扩展至地以下，使用+5 V供电时可达+24 V，并且对这种共模电压具有出色的抑制能力。这是通过在输入端使用特殊电阻衰减器实现的，该衰减器激光调整以达到非常高的差分平衡。包括可选低通滤波和增益调节功能。准确的中点偏移特性允许放大双极性信号。

应用领域

电流检测
电机控制
压力传感器、位置指示器、应变计和其他低电平信号源的接口
加速度计

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-1V~24V
	增益	20V/V
	带宽(-3db)	30kHz
	输入失调电压(Vos)	1mV
	工作温度	-40℃~+125℃

	属性	参数值
	单电源电压	3V~36V
	静态电流(Iq)	200uA
	输出电流	11mA
	输入失调电压温漂(Vos TC)	12.5uV/℃
	压摆率(SR)	0.2V/us
	共模抑制比(CMRR)	90dB
