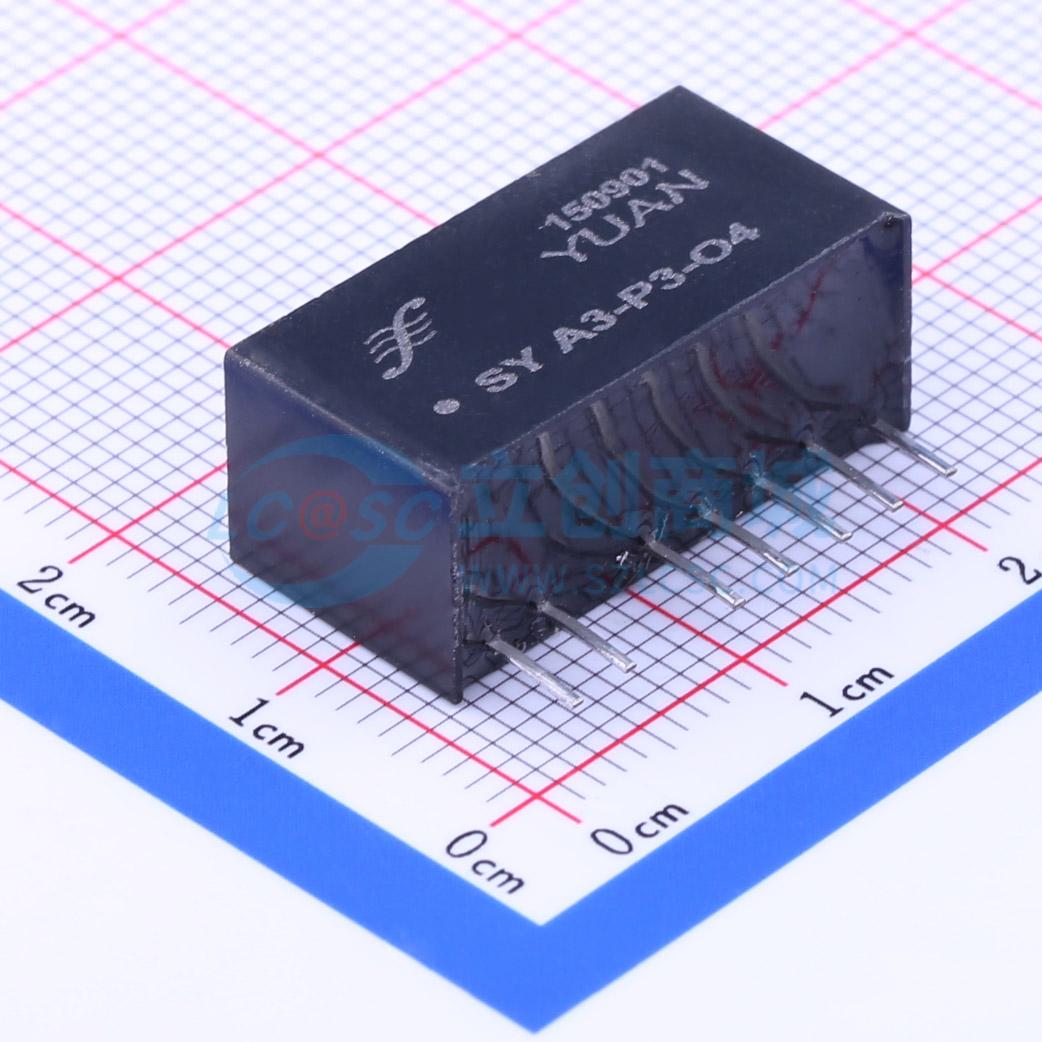

温馨提醒：图片仅供参考，商品以实物为准
SY A3-P3-O4
0-20mA隔离放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 输入0-20mA,输出0-5V,辅助电源5VDC,SIP7
- 品牌名称
- 顺源
- 商品型号
- SY A3-P3-O4
- 商品编号
- C59506
- 商品封装
- SIP-7
- 包装方式
- 管装
- 商品毛重
- 3.25克(g)
商品参数
参数完善中
商品概述
SY U-P-O 系列直流电压信号与SY A-P-O 系列直流电流信号两隔离放大器隔离变送器，采用小体积（SIP 8Pin）、低成本设计方案，主要用来解决传感器与仪器仪表、PLC、DCS 之间：0.4-2V/0-5V/1-5V/0-10V/0-20mA/4-20mA 等非标准模拟量与标准模拟信号的转换问题。产品具有高精度和高线性度特点，工作电源与信号通道之间的2000VDC隔离电压，可抑制供电系统中浪涌和共模谐波干扰。产品使用非常方便、免零点和增益调节，无需外接调节电位器等元件，即可实现工业现场模拟信号的简单转换放大功能。 该IC 在同一芯片上集成了一组隔离的DC-DC 升压电源和一组模拟信号转换放大器，主要用于模拟电压、电流信号转换放大且输入、输出无需隔离的场合。与ISO 系列隔离放大器和ISO 系列隔离变送器产品相比，具有体积小、成本低及更好的精度、线性度。
商品特性
- 精度等级：0.05 级、0.1 级、0.2 级
- 全量程范围内极高线性度（非线性度误差 <0.1% ）
- 低成本、小体积，SIP 8Pin 符合UL94-V0 标准阻燃封装
- 无需外接电位器等其它元件，免零点和增益调节
- 辅助电源：5V/12V/15V/24V DC 单电源供电
- 辅助电源与信号之间2000VDC 二隔离
- 0.4-2V/0.5-2.5V/1.5V/2.10V/0.20mA/4-20mA 多种输入
- 0-20mA/4-20mA /0-5V/0-10V 标准信号输出
- 工业级温度范围: -25~+70 ℃
应用领域
- 非标准模拟量与标准模拟信号转换及放大
- PLC/DCS/FA 等控制器与传感器信号相匹配
- 传感器模拟信号采集放大与转换
- 4-20mA/0-5V 等电流与电压信号间的变换
- 仪器仪表与传感器信号收发
- 非电量信号高精度变送
- 模拟信号远程无失真传输
- 工业现场仪器仪表信号匹配及长线传输
