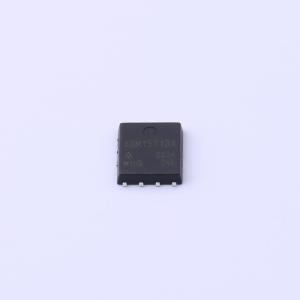

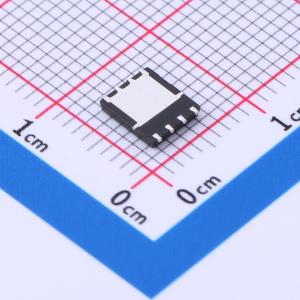

温馨提醒：图片仅供参考，商品以实物为准
AGM15T13A
1个N沟道 耐压:150V 电流:99A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AGM15T13A 将先进的沟槽 MOSFET 技术与低电阻封装相结合，可提供极低的导通电阻 (RDS(ON))。该器件是负载开关和电池保护应用的理想选择。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM15T13A
- 商品编号
- C5297525
- 商品封装
- PDFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 99A | |
| 导通电阻(RDS(on)) | 9mΩ@10V | |
| 耗散功率(Pd) | 254W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 36nC@10V | |
| 输入电容(Ciss) | 2.33nF | |
| 反向传输电容(Crss) | 53pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 720pF |
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON),可将传导损耗降至最低
- 低栅极电荷,实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
-主板/显卡核心电压-开关电源二次同步整流器-负载点应用-无刷直流电机驱动器
