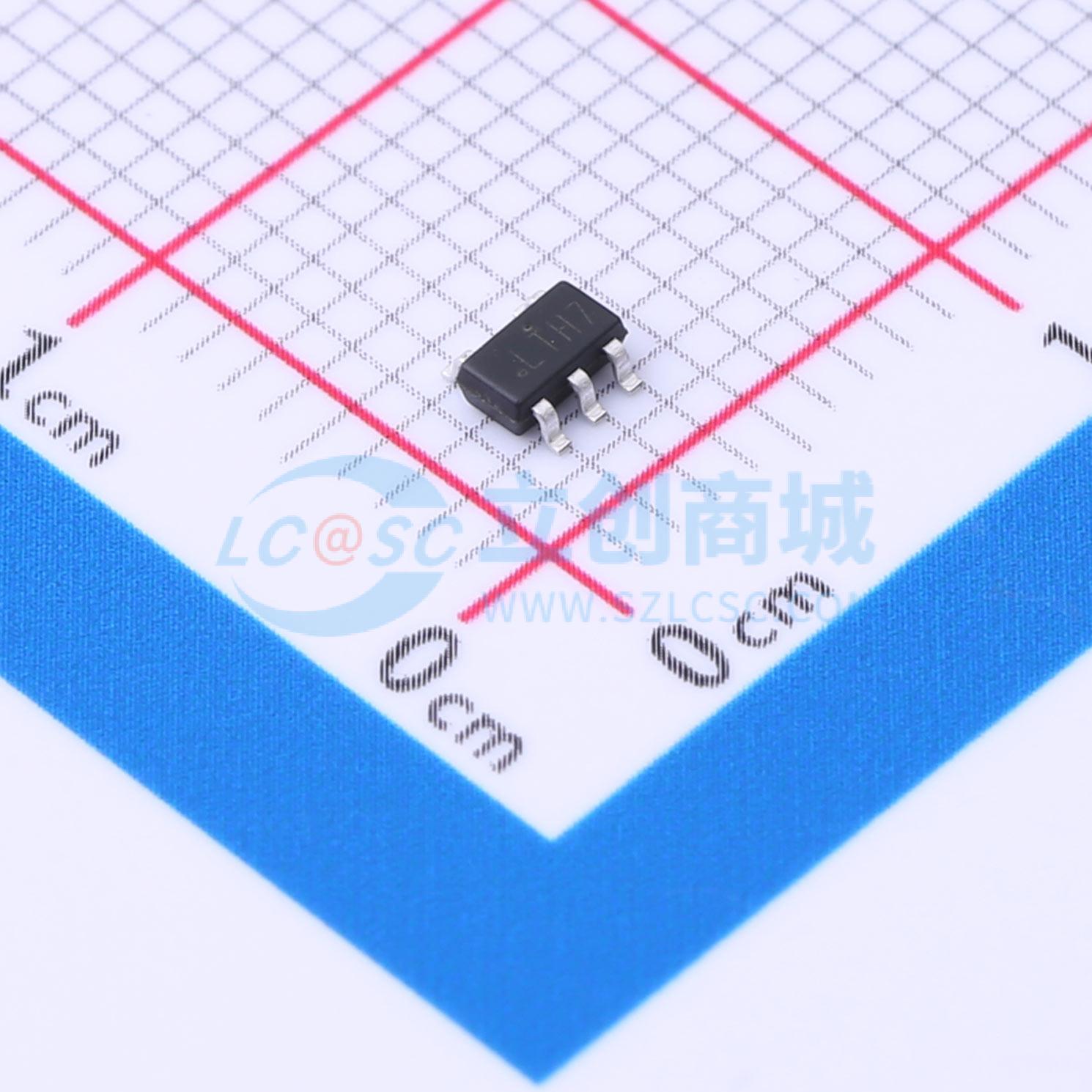

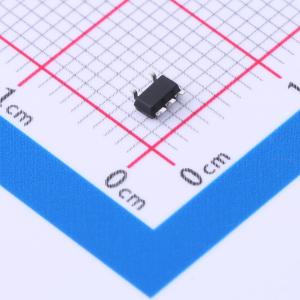

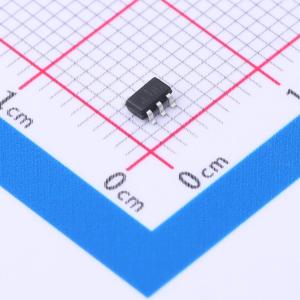

温馨提醒：图片仅供参考，商品以实物为准
CL4054S
500mA线性锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CL4054S是一款性能优异的单节锂离子电池恒流/恒压线性充电器。采用SOT23-5L封装配合较少的外围原件使其非常适用于便携式产品，并且适合给USB电源以及适配器电源供电。基于特殊的内部MOSFET架构以及防倒充电路，不需要外接检测电阻和隔离二极管。
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CL4054S
- 商品编号
- C5297627
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.2V~6.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 25uA |
商品概述
CL4054S是一款性能优异的单节锂离子电池恒流/恒压线性充电器。采用SOT23-5L封装配合较少的外围原件使其非常适用于便携式产品，并且适合给USB电源以及适配器电源供电。基于特殊的内部MOSFET架构以及防倒充电路，不需要外接检测电阻和隔离二极管。当外部环境温度过高或者在大功率应用时，热反馈可以调节充电电流以降低芯片温度。充电电压固定在4.2V，而充电电流则可以通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的1/10，芯片将终止充电循环。当输入电压断开时，CL4054S进入睡眠状态，电池漏电流将降到1μA以下。还可以被设置于停机模式，此时芯片静态电流降至25μA。还包括其他特性：欠压锁定，自动再充电和充电状态标志。
商品特性
- 可编程使充电电流可达500mA
- 不需要MOSFET，传感电阻和阻塞二极管
- 小的尺寸实现对锂离子电池的完全线形充电管理
- 恒电流/恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险
- 从USB接口管理单片锂离子电池
- 充电截至精度：4.2V - 1%至4.2V + 2%
- 充电电流输出监控
- 充电状态指示标志
- 1/10充电电流终止
- 停止工作时提供25μA电流
- 2.9V涓流充电阈值电压
- 软启动限制浪涌电流电流
- 电池反接保护
- 电池欠压保护可激活充电
应用领域
- 基本电路
- USB/适配器电源锂充电器
- 功能齐全的单锂电池充电器
- 带反向输入保护的锂充电器
