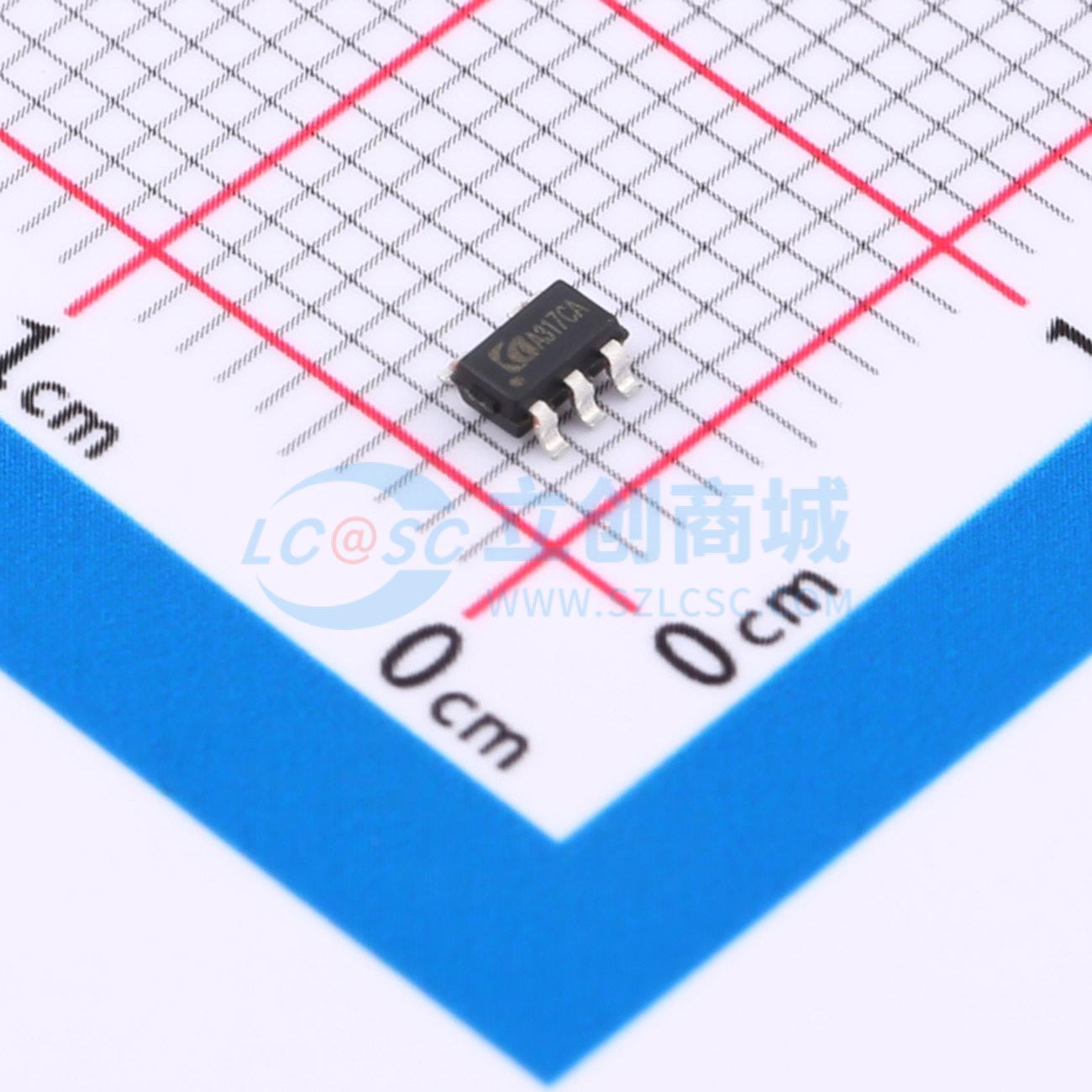

温馨提醒：图片仅供参考，商品以实物为准
CL1653CA
高效同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CL1653CA系列是一款高效、高频的同步降压DC-DC转换器,最高可带载3A连续电流。可在2.7V到5.5V的宽输入电源电压下工作。内部的主开关和同步开关管的RDS(ON)非常小,从而传导损耗很小,效率很高。该款芯片工作开关频率为1.2MHz固定工作频率,输出纹波很小,同时只需要很小的外围电感和电容。
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CL1653CA
- 商品编号
- C5297626
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 3A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
CL1653CA系列是一款高效、高频的同步降压DC-DC转换器，最高可带载3A连续电流。CL1653XX系列可在2.7V到5.5V的宽输入电源电压下工作。内部的主开关和同步开关管的RDS(ON)非常小，从而传导损耗很小，效率很高。该款芯片工作开关频率为1.2MHz固定工作频率，输出纹波很小，同时只需要很小的外围电感和电容。
商品特性
- 输出电流：3A
- 输入OVP保护（典型值：6.5V）
- 输入电压范围：2.7 - 5.5V
- 工作频率：1.2MHz
- 短路保护，过温保护
- 100% Duty - cycle工作能力
- 符合RoHS标准且无卤素
应用领域
- USB分接器
- 机顶盒
- 电视
- 电脑周边
- 音箱
