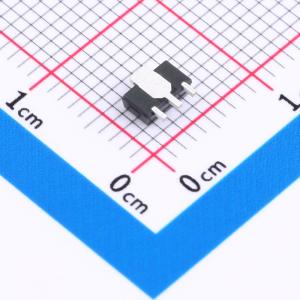

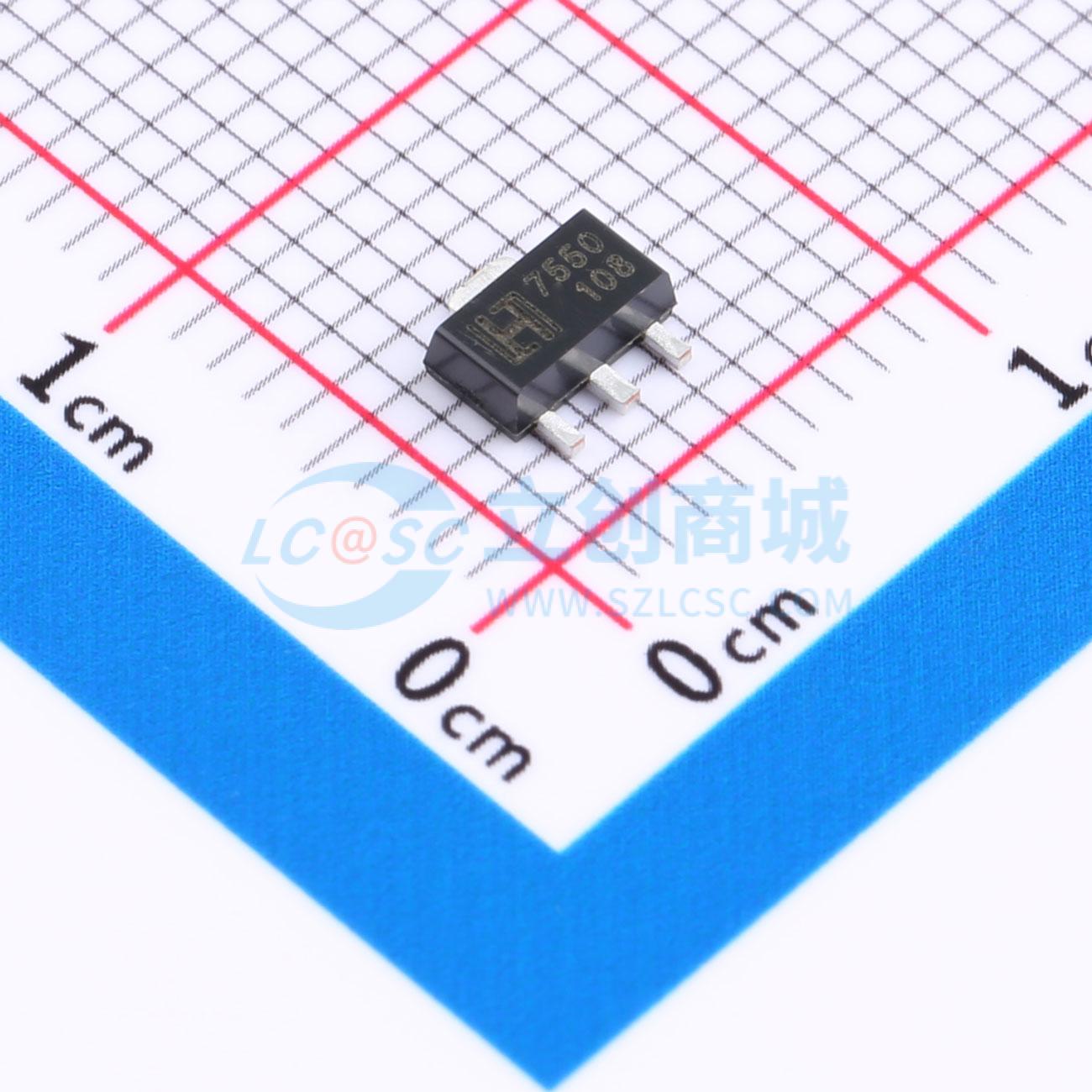

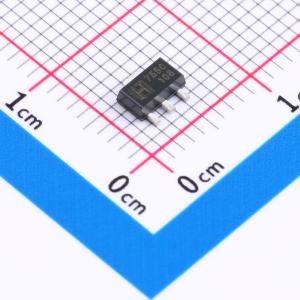

TJ7550GF
20V、250mA CMOS低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TJ75xx 是一系列 CMOS 低压差稳压器，其最大输入电压高达 20V，负载电流最高可达 250mA，典型静态电流仅为 1μA。
- 品牌名称
- HTC
- 商品型号
- TJ7550GF
- 商品编号
- C5279961
- 商品封装
- SOT-89-3L
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 20V | |
| 输出电压 | 5V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 38dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 700mV@(160mA) | |
| 静态电流(Iq) | 25uA | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TJ75xx 是一系列 CMOS 低压差稳压器，其最大输入电压高达 20V。 负载电流最高可达 250mA，典型静态电流仅为 1μA。 TJ75xx 可搭配低成本的 2.2μF 多层陶瓷电容器（MLCC）使用。
商品特性
- 输入工作电压范围最高可达 20V
- 典型静态电流为 1.0μA
- 输出电压精度为 2%
- 使用 2.2μF MLCC 时保持稳定
- 输出电流最高可达 250mA
- 具备短路保护功能
- 提供 TO - 92 和 SOT - 89 封装
应用领域
- 电池供电设备
- 电池供电报警电路
- 便携式相机和录像机
- 微控制器电源
- 个人数字助理（PDA）
- 参考电压源
- 消费类产品
