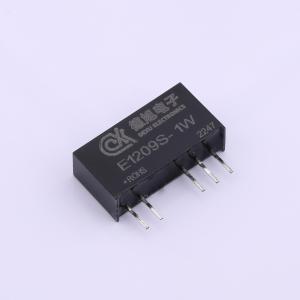

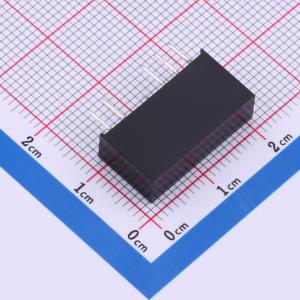

温馨提醒：图片仅供参考，商品以实物为准
E1209S-1W
1W定电压输入隔离非稳压正负输出DC-DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1W,定电压输入隔离非稳压正负输出DC-DC模块电源。此系列模块电源适用于输入电压稳定，输出负载变化不大，对输出电压的稳定度要求不高的场合。
- 品牌名称
- DEXU(德旭电子)
- 商品型号
- E1209S-1W
- 商品编号
- C5279977
- 商品封装
- SIP,19.6x6mm
- 包装方式
- 管装
- 商品毛重
- 3.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 12V | |
| 转换效率 | 81% | |
| 输出电压(Vout) | ±9V | |
| 输出电流(最大值) | ±55mA | |
| 最大容性负载 | 100uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 400kHz | |
| 静态电流(Iq) | 5mA | |
| 纹波噪声 | 120mVp-p | |
| 长度 | 19.6mm | |
| 宽度 | 6mm | |
| 高度 | 10.1mm |
商品特性
- 可持续短路保护
- 隔离电压：3000VDC
- 小型SIP封装，高功率密度
- 低纹波噪声
- 高效率，低损耗
应用领域
- 输入电压稳定，输出负载变化不大，对输出电压的稳定度要求不高的场合
