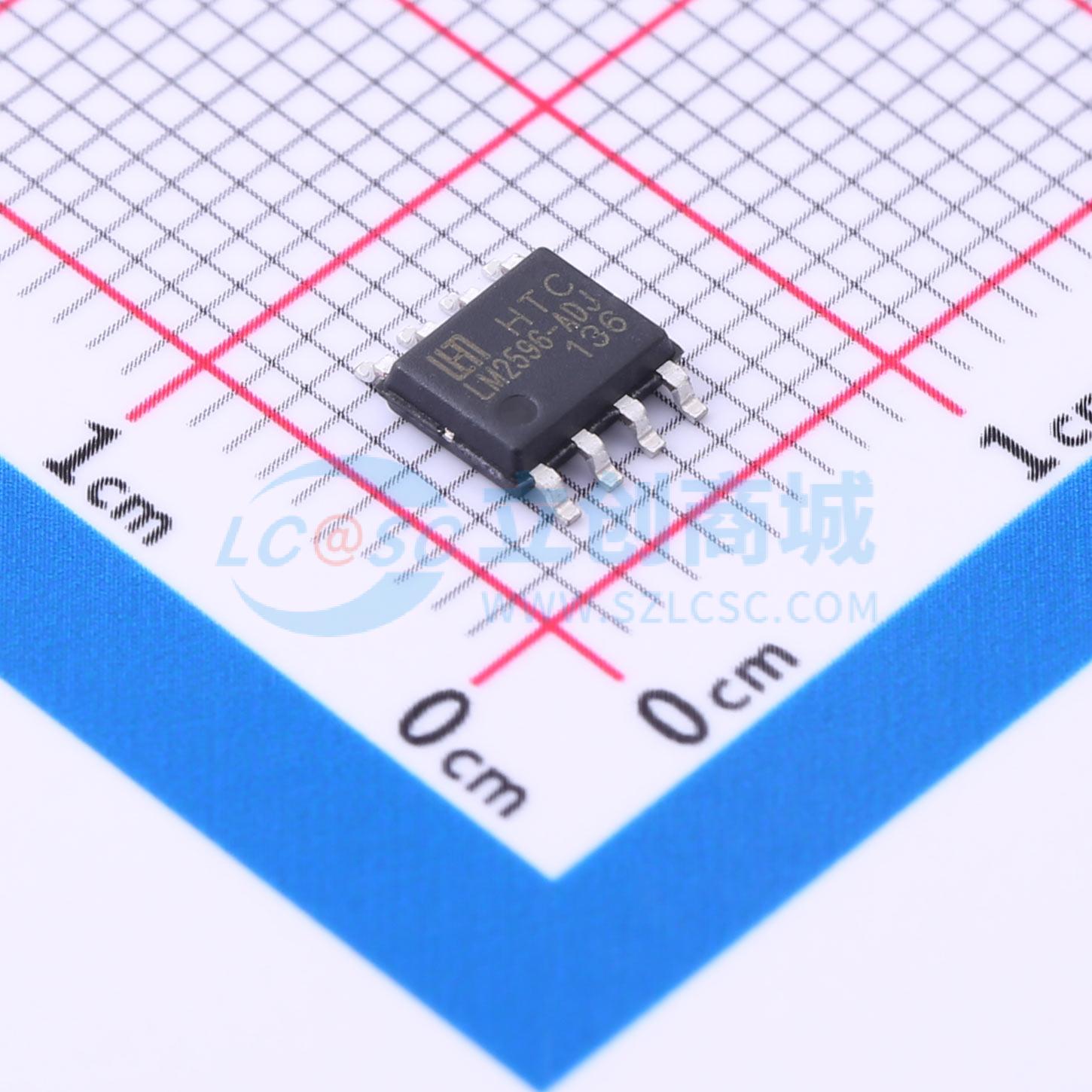

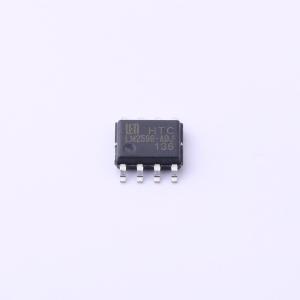

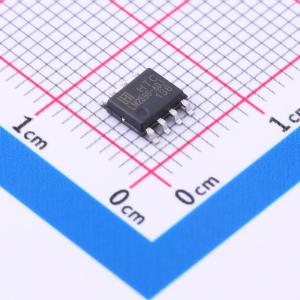

LM2596DP-ADJ
3A 150kHz 降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2596系列稳压器是单片集成电路,适用于轻松方便地实现3A负载和优秀的线路及负载调节。这些设备提供3.3V、5.0V、12V和可调输出版本。其效率显著高于常用的三端线性稳压器,尤其是在高输入电压下。通常情况下,功耗如此之低,以至于不需要散热器或其尺寸可以大幅减小。标准系列的电感器针对LM2596进行了优化,可从几家不同的制造商处获得。这些特性大大简化了开关电源的设计。LM2596的特点包括输出电压在1.2V至37V范围内可调,最大输出电流为3A,内部振荡器频率固定为150kHz,具有TTL关断功能和低功耗待机模式。
- 品牌名称
- HTC
- 商品型号
- LM2596DP-ADJ
- 商品编号
- C5279967
- 商品封装
- SOP-8-PP
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2596系列稳压器是单片集成电路，非常适合用于轻松便捷地设计降压开关稳压器（降压转换器）。该系列的所有电路都能够驱动3.0A负载，且具有出色的线性和负载调节能力。这些器件有3.3V、5.0V、12V固定输出电压版本以及可调输出版本。这些稳压器的设计旨在减少外部元件数量，以简化电源设计。由于LM2596转换器是开关模式电源，与常见的三端线性稳压器相比，其效率显著提高，特别是在输入电压较高的情况下。在许多情况下，其功耗非常低，以至于无需散热片，或者散热片尺寸可以大幅减小。多家不同制造商提供与LM2596配合使用的标准电感系列。这一特性极大地简化了开关模式电源的设计。LM2596的特性包括：在指定的输入电压和输出负载条件下，输出电压保证有±4%的容差，振荡器频率有±15%的容差（在0℃至125℃范围内为±2%）。具备外部关断功能，典型待机电流为80μA。自保护特性包括用于输出开关的两级降频限流功能，以及在故障条件下实现完全保护的过温关断功能。
商品特性
- 3.3V、5.0V、12V及可调输出版本
- 可调输出电压范围为1.2V至37V，在电压和负载条件下最大误差±4%
- 保证输出电流为3A
- 提供TO - 263、TO - 220封装
- 仅需4个外部元件
- 出色的线性和负载调节规格
- 150kHz固定频率内部振荡器
- 具备TTL关断能力
- 低功耗待机模式，典型静态电流IQ为100mA
- 热关断和限流保护
- 湿度敏感度等级3
应用领域
- 简单高效的降压（Buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正到负转换器（升降压）
- 负升压转换器
- 电池充电器电源
