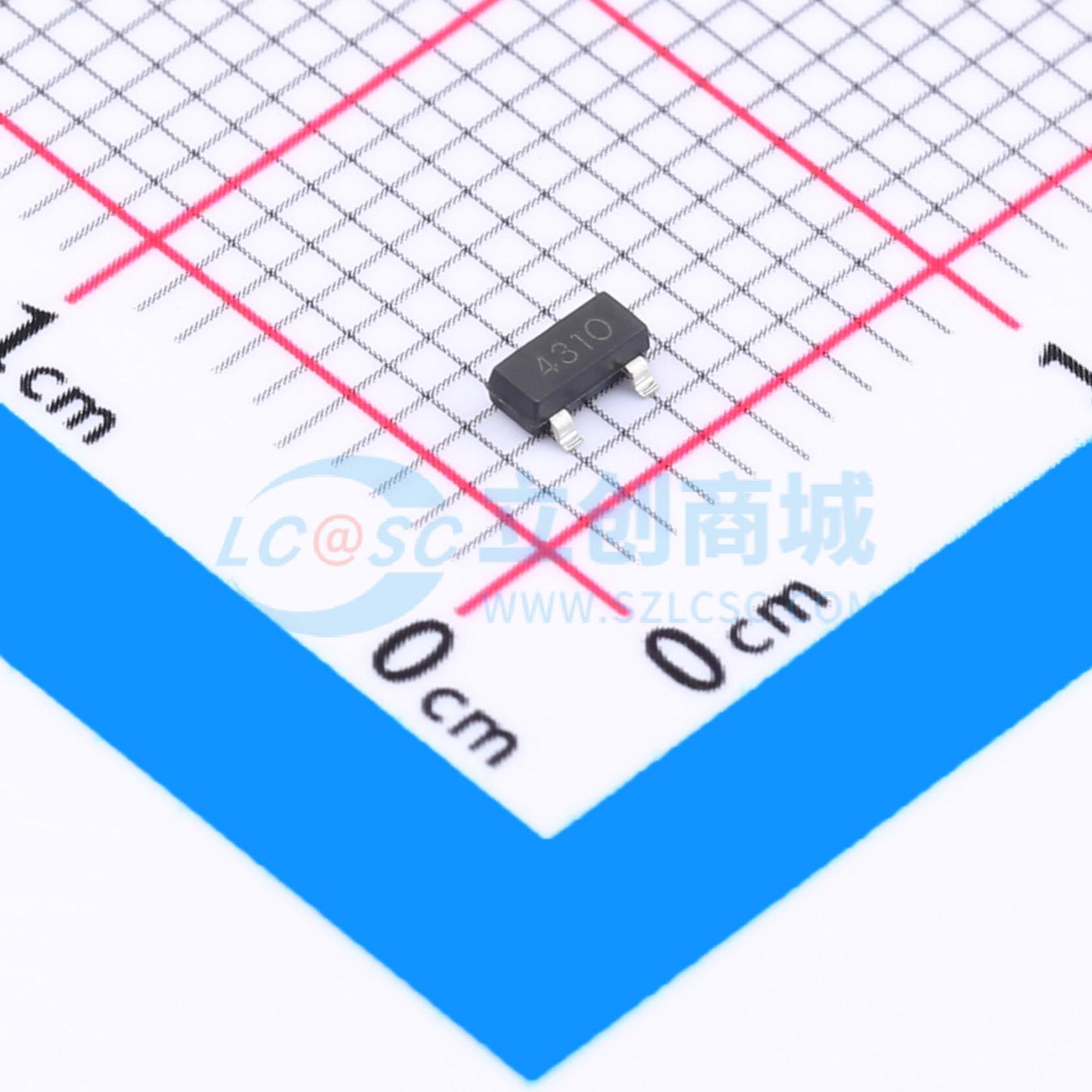

温馨提醒：图片仅供参考，商品以实物为准
LM431ASF
可编程精密并联稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款三端可调并联稳压器，在适用温度 VREF (2.5V) 和 40V 范围内具有额定热稳定性，并配有两个外部电阻。该器件的典型动态输出阻抗为 0.2Ω。
- 品牌名称
- HTC
- 商品型号
- LM431ASF
- 商品编号
- C5279966
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 工作电压 | 2.5V~40V | |
| 输出电压 | 2.5V | |
| 输出电流 | 100mA | |
| 精度 | ±1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 50ppm/℃ | |
| 电压基准类型 | 并联 | |
| 最小阴极电流调节 | 500uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
LM431是一款三端可调并联稳压器，在适用温度范围内具有规定的热稳定性，通过两个外部电阻可将输出电压设置在V_REF（2.5V）至40V之间。该器件的典型动态输出阻抗为0.2Ω。有源输出电路具有非常陡峭的导通特性，使其在许多应用中成为齐纳二极管的理想替代品。LM431的工作温度范围为 - 40°C至 +125°C。
商品特性
- 可编程输出电压高达40V
- 基准电压容差保证为0.5%
- 低动态输出阻抗（典型值0.2Ω）
- 阴极电流范围（连续）：100~150 mA
- 等效全范围温度系数为50PPM/°C
- 在全额定工作温度范围内进行温度补偿
- 低输出噪声电压
- 快速导通响应
- 采用SOT-23-3L封装
应用领域
- 并联稳压器
- 精密大电流串联稳压器
- 大电流并联稳压器
- 撬棒电路
- 带基准电压监测的PWM转换器
- 精密电流限制器
