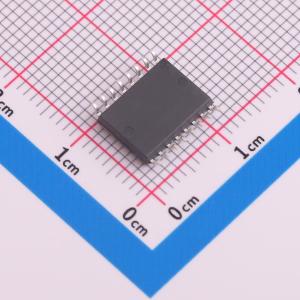

CA-IS2062VW
集成DC-DC转换器的3.75kVrms隔离式CAN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2500V耐压集成隔离电源的隔离CAN，三合一隔离CAN
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS2062VW
- 商品编号
- C5271191
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式CAN收发器(带电源) | |
| 最大数据速率 | 1Mbps | |
| 集成电源工作电压 | 4.5V~5.5V | |
| 集成电源输出电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3750 | |
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
CA-IS2062 是一种具有内置隔离式 DC-DC 转换器的隔离式 CAN 收发器，可在空间受限的隔离设计中无需单独的隔离电源。它具有由二氧化硅 (SiO2) 绝缘屏障分隔的逻辑输入和输出缓冲器，可提供高达 3.75 kV RMS (60s) 的电隔离。 隔离通过消除接地回路并降低端口之间存在较大接地电位差情况下的噪声来改善通信。
CA-IS2062 由逻辑侧的单个 5V 电源供电。 集成 DC-DC 转换器为电缆侧生成 5V 工作电压。 该设备无需任何外部元件（仅需旁路电容）即可实现隔离的 CAN 端口。 收发器工作速率高达 1 Mbps，并具有用于可靠通信的集成保护功能，包括电流限制、热关机以及 CAN 总线上的扩展 ±58V 故障保护，适用于需要过压保护的设备。 优势超时检测可防止由控制器错误或 TxD 输入故障引起的总线锁死。 这些 CAN 接收器还集成了输入共模范围 (CMR) 为 ±30V，超过 ISO 11898 规范的 -2V 至 +7V。
CA-IS2062 采用宽体 16 引脚 SOIC(W) 封装，工作温度范围为 -40°C 至 +125°C。
