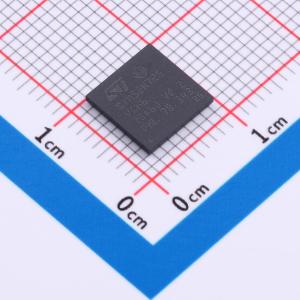

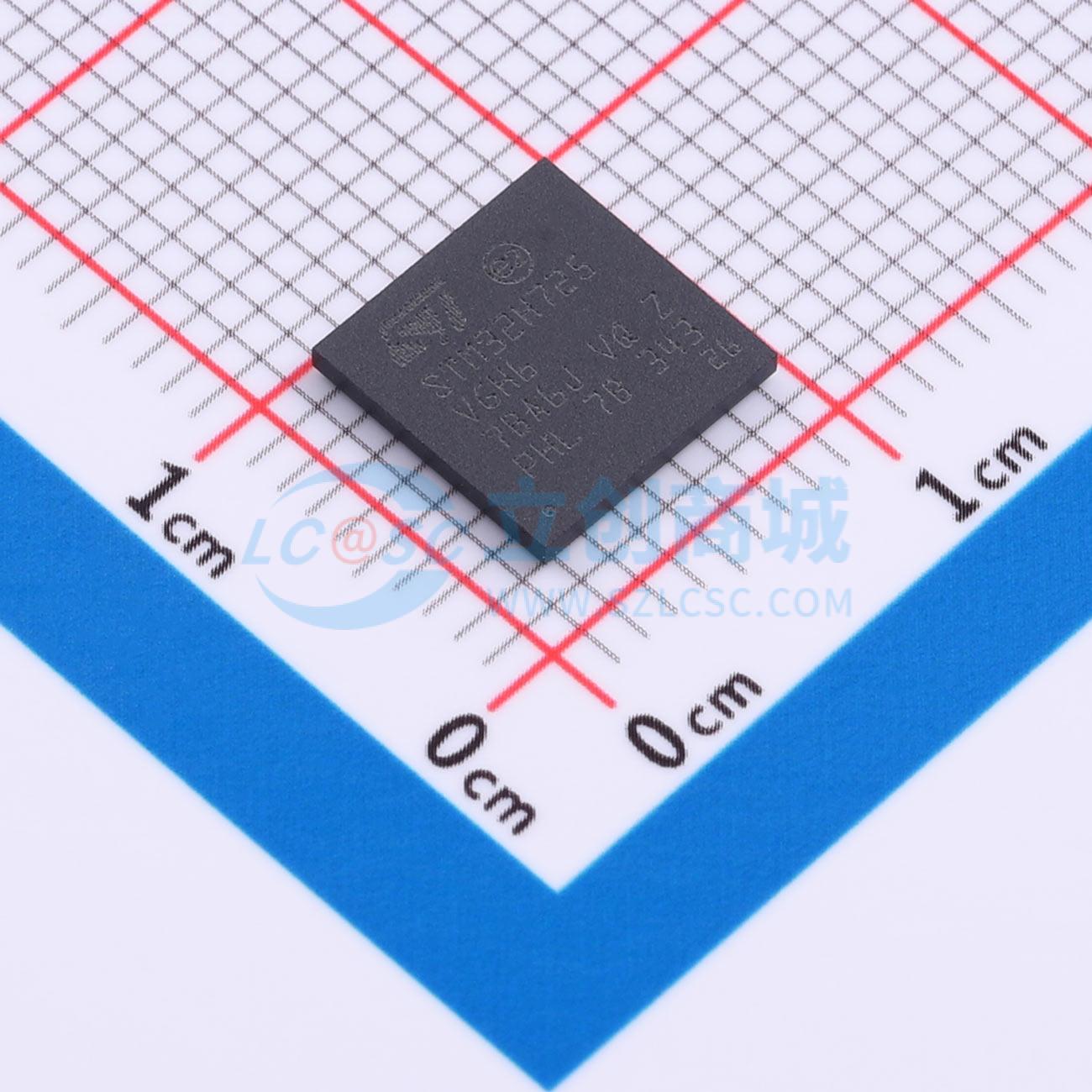

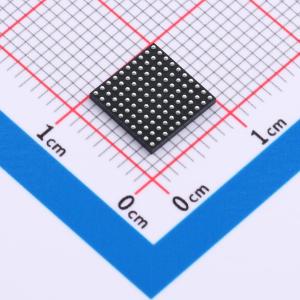

温馨提醒：图片仅供参考，商品以实物为准
STM32H725VGH6
高性能和带 DP-FPU 的 DSP、1 MByte 闪存的 Arm Cortex-M7 微控制器、564 KBytes RAM、550 MHz CPU、L1 缓存、外部内存接口、SMPS、部分外设子集
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带 DP-FPU 的高性能 DSP、带 1 MB 闪存的 Arm Cortex-M7 MCU、564 KB RAM、550 MHz CPU、L1 缓存、外部存储器接口、SMPS、外设子集
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32H725VGH6
- 商品编号
- C5271068
- 商品封装
- TFBGA-100(8x8)
- 包装方式
- 托盘
- 商品毛重
- 1.67克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7 | |
| CPU最大主频 | 550MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 564KB | |
| EEPROM容量 | - | |
| I/O数量 | 74 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该器件是一款基于Arm Cortex-M7内核的高性能微控制器，工作频率高达550 MHz，配备双精度浮点单元和一级缓存。它集成了高达1 MB的带ECC校验的嵌入式闪存和总计564 KB的带ECC校验的SRAM，包括用于关键实时数据的128 KB数据紧耦合内存。该器件支持通过灵活的外部存储器控制器连接多种外部存储器，并包含两个支持就地执行的八线SPI接口。其图形子系统包含Chrom-ART图形硬件加速器和支持XGA分辨率的LCD-TFT控制器。电源管理支持1.62 V至3.6 V的宽电压范围，并集成了DCDC和LDO稳压器。它提供多种低功耗模式，并包含丰富的模拟外设，如两个16位ADC、一个12位ADC、两个比较器、两个运算放大器和两个12位DAC。数字外设包括用于Σ-Δ调制器的数字滤波器、四个DMA控制器、多达24个定时器、全面的调试支持以及多达128个具有中断功能的I/O端口。通信接口极其丰富，多达35个，包括I²C、USART/UART、SPI/I²S、SAI、FD-CAN、以太网MAC、USB 2.0高速/全速设备/主机/OTG控制器（带片上全速PHY）、摄像头接口等。此外，它还集成了用于数学加速的CORDIC协处理器和滤波数学加速器、真随机数发生器、带亚秒精度和硬件日历的RTC、CRC计算单元、数字温度传感器、96位ID等安全与系统功能。所有封装均符合ECOPACK2环保标准。
商品特性
- 32位Arm Cortex-M7 CPU，配备双精度浮点单元和一级缓存：32 KB数据缓存和32 KB指令缓存，支持从嵌入式闪存和外部存储器零等待执行，频率高达550 MHz，包含内存保护单元，性能达1177 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），并支持数字信号处理指令
- 存储器：高达1 MB带ECC的嵌入式闪存；总计564 KB带ECC的SRAM，包括128 KB用于关键实时数据的数据紧耦合内存 + 432 KB系统RAM（其中高达256 KB可重映射为指令紧耦合内存用于关键实时指令）+ 4 KB备份SRAM（在最低功耗模式下可用）；灵活的外部存储器控制器，支持高达24位数据总线，兼容SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND存储器；2个支持就地执行的八线SPI接口；2个SD/SDIO/MMC接口；引导加载程序
- 图形：Chrom-ART加速器图形硬件加速器，可增强图形用户界面并降低CPU负载；支持高达XGA分辨率的LCD-TFT控制器
- 时钟、复位和电源管理：1.62 V至3.6 V应用电源和I/O；上电复位、掉电复位、可编程电压检测器和欠压复位；专用USB电源；嵌入式DCDC和LDO稳压器（* VFQFPN68封装变体仅支持DCDC）；内部振荡器：64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI；外部振荡器：4~50 MHz HSE、32.768 kHz LSE
- 低功耗：支持睡眠、停止和待机模式；为RTC和32个32位备份寄存器提供VBAT电源
- 模拟：2个16位ADC，16位模式下高达3.6 MSPS，最多22个通道，双交织模式下高达7.2 MSPS；1个12位ADC，12位模式下高达5 MSPS，最多12个通道；2个比较器；2个增益带宽积为8 MHz的运算放大器；2个12位数模转换器
- 用于Σ-Δ调制器的数字滤波器：8个通道/4个滤波器
- 4个用于减轻CPU负载的DMA控制器：1个支持链表的多端口DMA；2个带FIFO的双端口DMA；1个具有请求路由功能的基本DMA
- 24个定时器：17个16位定时器（包括5个在停止模式下可用的低功耗16位定时器）和4个32位定时器，每个定时器支持最多4个输入捕获/输出比较/PWM或脉冲计数器以及正交（增量）编码器输入；2个看门狗定时器，1个系统滴答定时器
- 调试模式：SWD和JTAG接口；2 KB嵌入式跟踪缓冲区
- 多达128个具有中断功能的I/O端口
- 多达35个通信接口：多达5个I²C FM+接口（兼容SMBus/PMBus）；多达5个USART/5个UART（支持ISO7816接口、LIN、IrDA、调制解调器控制）和1个LPUART；多达6个SPI，其中4个支持混合双工I²S，可通过内部音频PLL或外部时钟实现音频级精度，以及多达5×51（当5个USART配置为同步模式时）2个SAI（串行音频接口）1个FD/TT-CAN和2个FD-CAN 8至14位摄像头接口 16位并行从机同步接口 SPDIF输入接口 HDMI-CEC 带DMA控制器的以太网MAC接口 带专用DMA、片上全速PHY和用于外部高速PHY的ULPI的USB 2.0高速/全速设备/主机/OTG控制器 SWPMI单线协议主接口 MDIO从接口
- 数学加速：用于三角函数加速的CORDIC；滤波数学加速器
- 数字温度传感器
- 真随机数发生器
- CRC计算单元
- 具有亚秒精度和硬件日历的RTC
- ROP、PC-ROP、篡改检测
- 96位ID
- 所有封装均符合ECOPACK2标准
